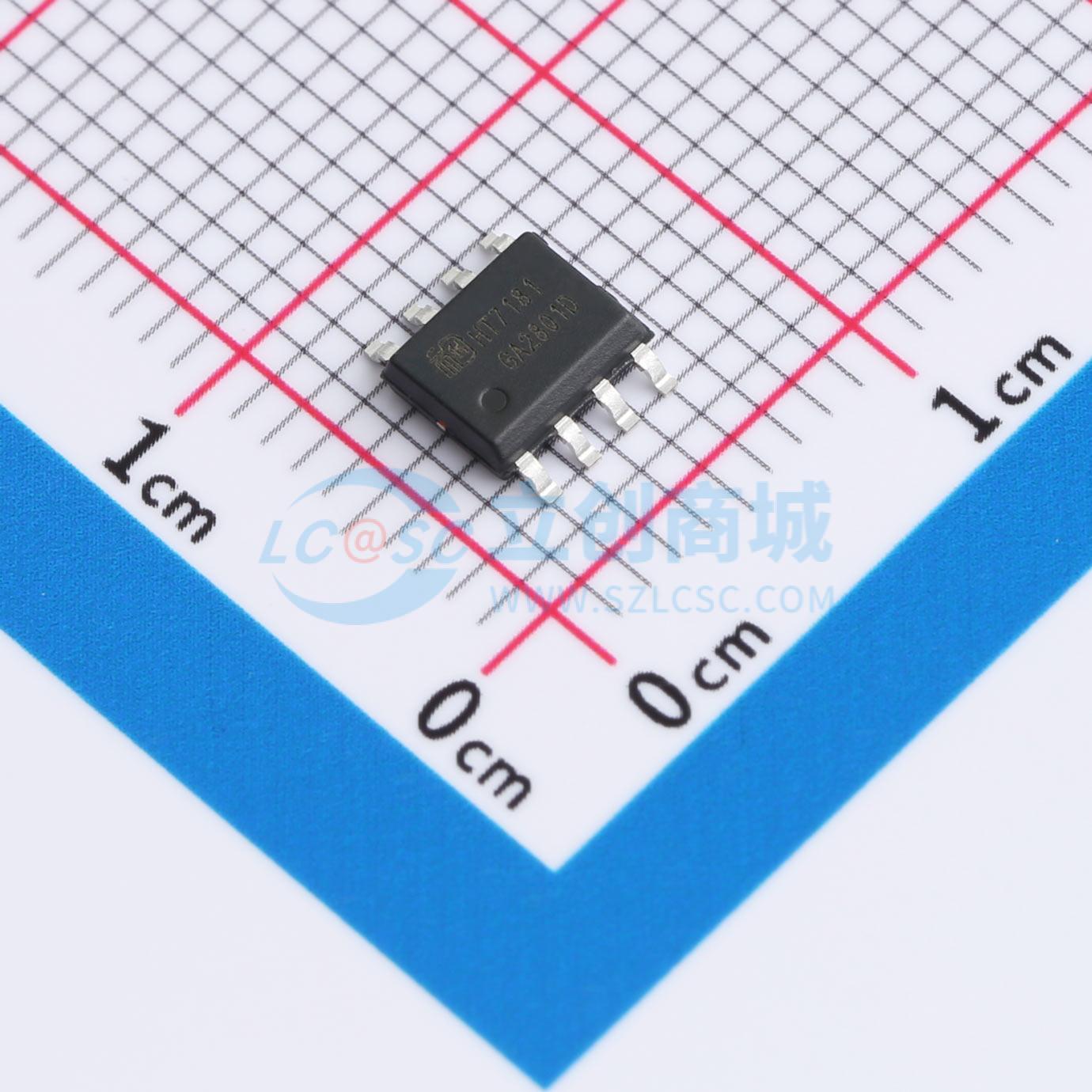

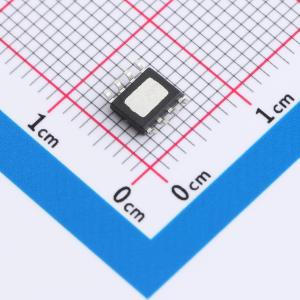

温馨提醒：图片仅供参考，商品以实物为准

HT7181SPER

16.8V，14A高效升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT7181是一款高功率异步升压转换器,集成20mΩ功率开关管,为便携式系统提供高效的高密度小尺寸解决方案。该器件具有2.7V至16V宽输入电压范围,可为单节或两节锂电池,或12V铅酸电池的应用提供支持。该器件具备14A开关电流能力,并能够提供高达16.8V的输出电压。HT7181还支持可编程的软启动,以及可调节的开关峰值电流限制。HT7181还支持两种不同的tr/tf模式,以适应不同的EMI和效率需求。此外,该器件还提供有18V输出过压保护、和热关断保护。
品牌名称: 嘉兴禾润
商品型号: HT7181SPER
商品编号: C22391196
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.2276克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

HT7181是一款高功率异步升压转换器，集成20mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。 HT7181具有2.7V至16V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应用提供支持。该器件具备14A开关电流能力，并且能够提供高达16.8V的输出电压。 HT7181还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7181还支持两种不同的tr/tf，以适应不同的EMI和效率需求。此外，该器件还提供有18V输出过压保护、和热关断保护。

商品特性

Input voltage range: 2.7V to 16V
Output voltage range: up to 16.8V
Internal Fixed PWM frequency: 360kHz
Programmable switch peak current limit: up to 14A
高转换效率：94% (VIN = 7.2V, VOUT = 9.3V, IOUT = 1.5A); 90% (VIN = 7.2V, VOUT = 9.3V, IOUT = 7A); 93% (VIN = 7.2V, VOUT = 12V, IOUT = 1.5A); 90% (VIN = 7.2V, VOUT = 12V, IOUT = 5.5A); 90% (VIN = 3.6V, VOUT = 12V, IOUT = 4A); 85% (VIN = 3.6V, VOUT = 12V, IOUT = 2.2A)
低关断功耗，关断电流1uA
支持两种tr/tf模式，应对EMI挑战
可编程软启动
输出过压 (18V)、热关断等保护
SOP8L - PP无铅封装

应用领域

Wireless/ Speakers
Portable Speakers
Power Bank
Chargers
Power Interface (USB Type - C, Thunderbolt)
POS Terminal
Tablet PC/Note Book
无线音箱
便携式音箱
移动电源
充电设备
USB TYPE - C电源传输
拉杆音箱
平板电脑，笔记本电脑
POS机终端

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~16V
	输出电压	-
	输出电流	14A
	开关频率	360kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
