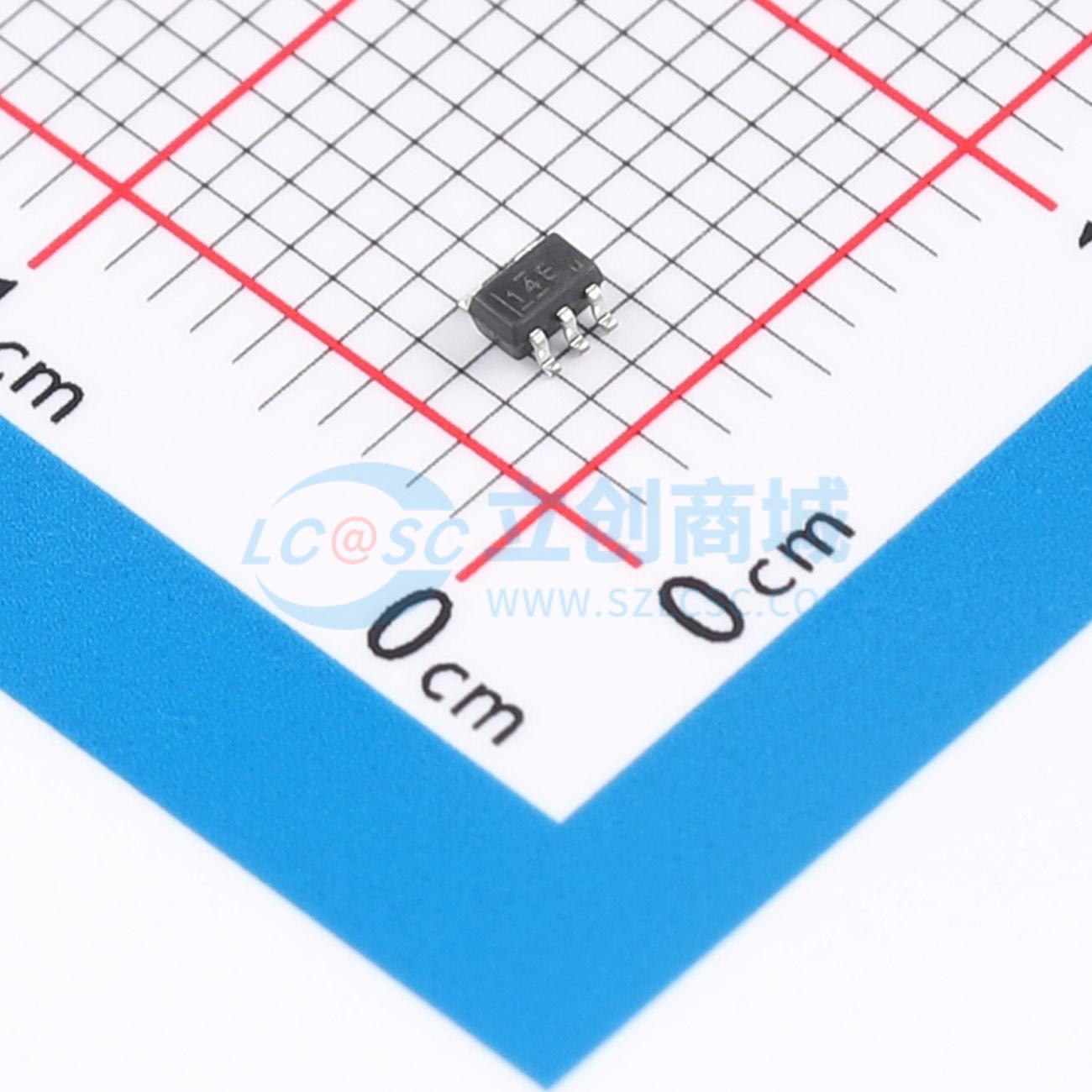

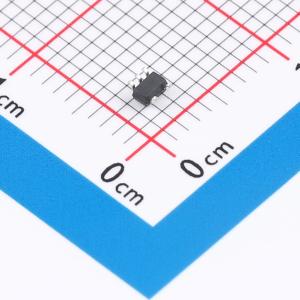

TLV313IDCKR(UMW)

适用于成本敏感型系统的精密放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV313 系列单通道、双通道和四通道精密运算放大器将低功耗与良好性能相结合。这使其适用于广泛的应用领域，如可穿戴设备、公用事业计量、楼宇自动化、点钞机等。该系列产品具备轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值为 65 μA）、宽带宽（1 MHz）以及极低噪声（在 1 kHz 时为 26 nV/√Hz），这使其在要求成本与性能良好平衡的各种电池供电应用中颇具吸引力
品牌名称: UMW(友台半导体)
商品型号: TLV313IDCKR(UMW)
商品编号: C22365303
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.037233克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1MHz
	输入失调电压(Vos)	750uV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	1pA
	输入失调电流(Ios)	1pA

	属性	参数值
	输入电压噪声密度(eN)	26nV/√Hz@1kHz
	共模抑制比(CMRR)	85dB
	静态电流(Iq)	65uA
	输出电流	15mA
	工作温度	-40℃~+125℃
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-900mV；900mV~2.75V
	功能特性	-

商品概述

UMW TLV313系列单通道、双通道和四通道精密运算放大器将低功耗与良好性能相结合。这使其适用于广泛的应用领域，例如可穿戴设备、公用事业计量、楼宇自动化、点钞机等。该系列具备轨到轨输入和输出摆幅、低静态电流（典型值65 μA）、宽带宽（1 MHz）和极低噪声（在1 kHz时为26 nV/√Hz），使其对各种需要在成本与性能之间取得良好平衡的电池供电应用具有吸引力。此外，低输入偏置电流使这些器件能够用于具有兆欧级源阻抗的应用中。

商品特性

适用于成本敏感型系统的精密放大器
低静态电流：65 μA/通道
宽电源电压范围：1.8V 至 5.5V
低噪声：在1 kHz时为26 nV/√Hz
增益带宽积：1 MHz
轨到轨输入/输出
低输入偏置电流：1 pA
低失调电压：0.75 mV
单位增益稳定
内部RF/EMI滤波器
扩展工作温度范围：-40℃ ~ +125℃

应用领域

医疗与健康
健身与可穿戴电子设备
公用事业计量（热量、水、能源）
