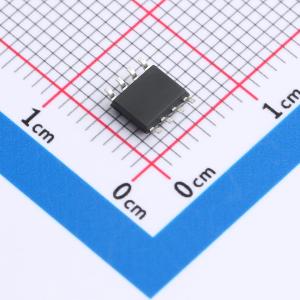

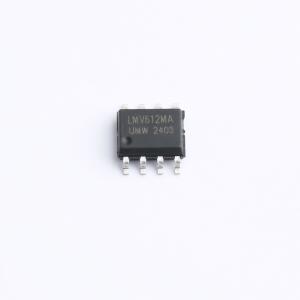

温馨提醒：图片仅供参考，商品以实物为准

LMV612MAX(UMW)

单路、双路和四路1.4MHz低功耗、通用运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV61x 器件是单路、双路和四路低电压、低功耗运算放大器。专为低电压、通用应用而设计的集成栅极驱动器。其他重要的产品特性包括轨至轨输入/输出、1.8V 的低电源电压以及宽温度范围。LMV61x 输入共模在电源基础上向外扩展了 200mV，无负载时提供轨至轨输出摆幅，而在由 1.8V 电源供电且负载为 2kΩ 时提供 30mV 以内的输出电压。当消耗的静态电流为 100μA（典型值）时，LMV61x 可实现 1.4MHz 的增益带宽积。-40°C 至 125°C 的工业增强型温度范围使得 LMV61x 能够适应各种扩展环境设计的集成栅极驱动器。
品牌名称: UMW(友台半导体)
商品型号: LMV612MAX(UMW)
商品编号: C22365315
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1912克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1.4MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5.5uV/℃
	压摆率(SR)	350V/ms
	输入偏置电流(Ib)	15nA
	输入失调电流(Ios)	13nA

	属性	参数值
	输入电压噪声密度(eN)	60nV/√Hz@10kHz
	共模抑制比(CMRR)	78dB
	静态电流(Iq)	103uA
	输出电流	8mA
	工作温度	-40℃~+125℃
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

LMV61x 器件是单通道、双通道和四通道低电压、低功耗运算放大器。它们专为低电压通用应用而设计。其他重要产品特性包括轨到轨输入或输出、1.8V 的低电源电压和宽温度范围。LMV61x 的输入共模范围可超出电源轨 200mV，在 1.8V 电源电压下，空载时输出可摆动至轨到轨，带 2-kΩ 负载时可在轨 30mV 范围内摆动。LMV61x 在消耗 100-μA（典型值）静态电流的同时，实现了 1.4 MHz 的增益带宽。

商品特性

供电电压：1.8 V（典型值）
确保符合 1.8-V、2.7-V 和 5-V 规格
输出摆幅：带 600-Ω 负载时距轨 -80mV，带 2-kΩ 负载时距轨 -30mV
V_CM = 200mV 超出轨
100-μA 电源电流（每通道）
1.4-MHz 增益带宽积
最大失调电压 = 4 mV
温度范围：-40℃ 到 125℃

应用领域

消费者通信
消费者计算
个人数字助理
音频前置放大器
