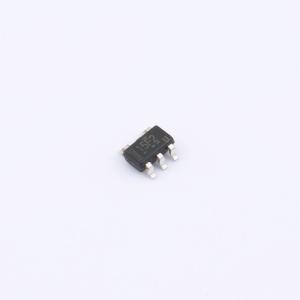

温馨提醒：图片仅供参考，商品以实物为准
TLV313IDBVR(UMW)
适用于成本敏感型系统的精密放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV313 系列单通道、双通道和四通道精密运算放大器将低功耗与良好性能相结合。这使其适用于广泛的应用领域，如可穿戴设备、公用事业计量、楼宇自动化、点钞机等。该系列产品具备轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值为 65 μA）、宽带宽（1 MHz）以及极低噪声（在 1 kHz 时为 26 nV/√Hz），这使其在要求成本与性能良好平衡的各种电池供电应用中颇具吸引力
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TLV313IDBVR(UMW)
- 商品编号
- C22365322
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 26nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -900mV~2.75V | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
TLV313系列单通道、双通道和四通道精密运算放大器将低功耗与良好性能相结合。这使其适用于广泛的应用领域，如可穿戴设备、公用事业计量、楼宇自动化、点钞机等。该系列具有轨到轨输入和输出（RRIO）摆幅、低静态电流（典型值65 μA）、宽带宽（1 MHz）和极低噪声（1 kHz时为26 nV/√Hz），这使其对各种需要在成本和性能之间取得良好平衡的电池供电应用具有吸引力。此外，低输入偏置电流使这些器件可用于具有兆欧级源阻抗的应用。TLV313器件的稳健设计为电路设计师提供了易用性：在高达150 pF的容性负载下实现单位增益稳定、集成RF/EMI抑制滤波器、在过驱动条件下无相位反转以及高静电放电（ESD）保护（4 kV HBM）。这些器件针对低至+1.8 V（±0.9 V）和高达+5.5 V（±2.75 V）的电压进行了优化，并在-40°C至+125°C的扩展温度范围内进行了规格说明。单通道TLV313器件有SC70 - 5和SOT23 - 5封装。双通道TLV2313器件采用SOP - 8封装，四通道TLV4313器件采用TSSOP - 14封装。
商品特性
- 适用于成本敏感系统的精密放大器
- 低静态电流IQ：每通道65 μA
- 宽电源范围：1.8 V至5.5 V
- 低噪声：1 kHz时为26 nV/√Hz
- 增益带宽：1 MHz
- 轨到轨输入/输出
- 低输入偏置电流：1 pA
- 低失调电压：0.75 mV
- 单位增益稳定
- 内部RF/EMI滤波器
- 扩展温度范围：-40°C至+125°C
应用领域
- 医疗保健
- 健身和可穿戴电子设备
- 公用事业计量（热量、水、能源）
- 楼宇自动化设备
- 点钞机
