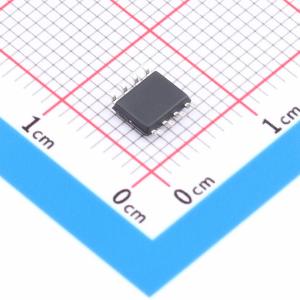

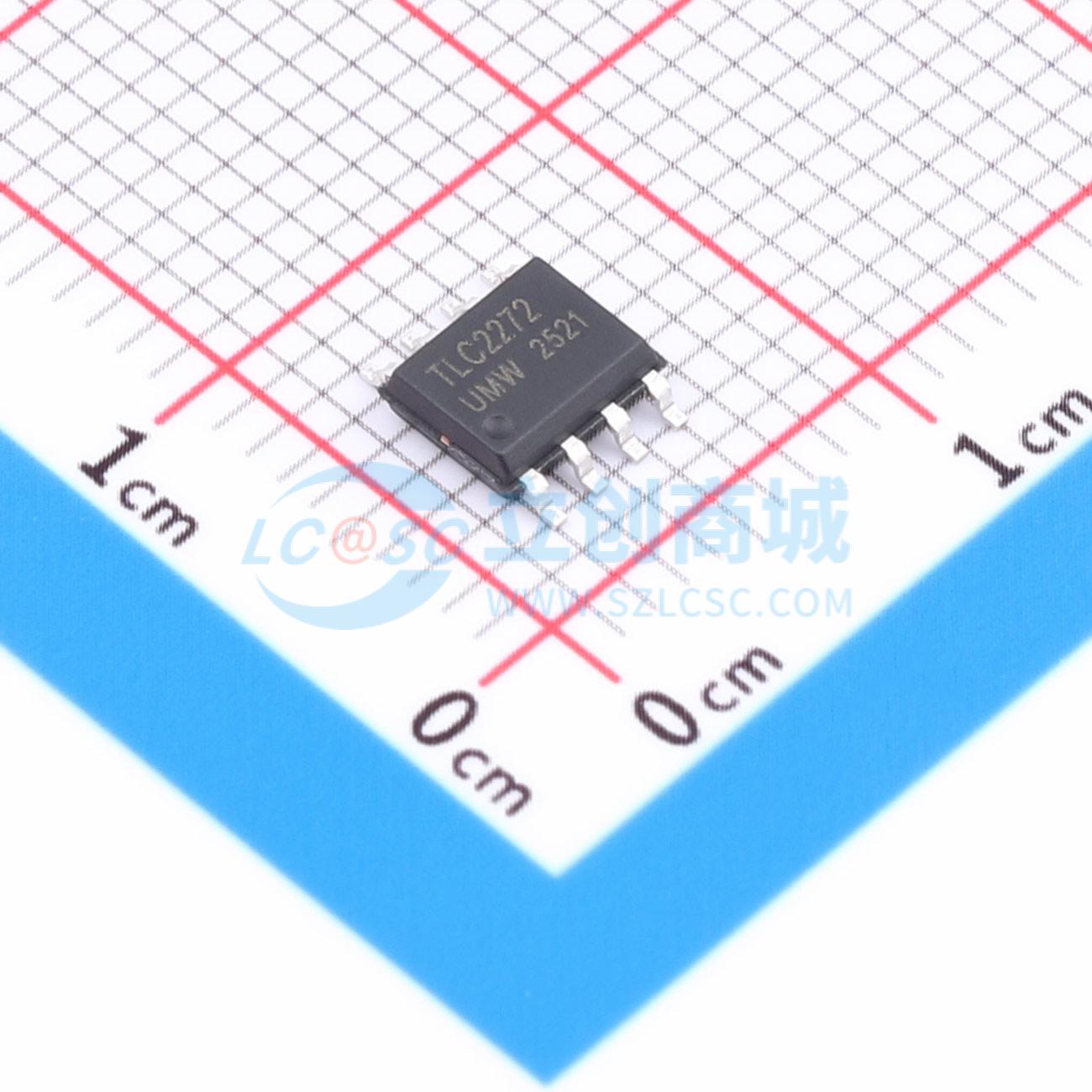

温馨提醒：图片仅供参考，商品以实物为准
TLC2272ACDR(UMW)
高级LinCMOS轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC2272和TLC2274分别为双路和四路运算放大器。这两款器件均具备轨到轨输出性能，可在单电源或双电源应用中扩大动态范围。TLC2272和TLC2274系列产品带宽为2 MHz，压摆率为3 V/μs，适用于高速应用
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TLC2272ACDR(UMW)
- 商品编号
- C22365328
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21272克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2.2MHz | |
| 输入失调电压(Vos) | 950uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3.6V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 60pA | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 80uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 5V | |
| 双电源(Vee~Vcc) | 2.2V~8V；-8V~-2.2V |
