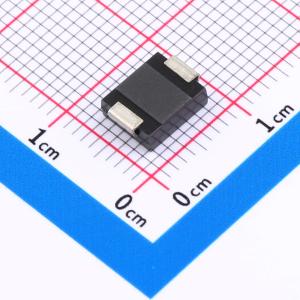

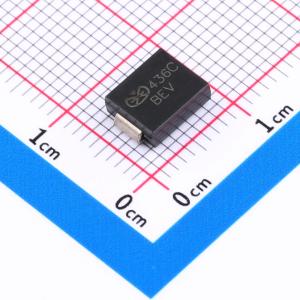

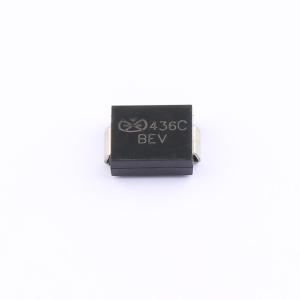

SMCJ20CA
双向TVS 20V截止 峰值脉冲电流：46.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：1500W峰值脉冲功率能力，波形为10/1000μs，重复率（占空比）：0.01%。 出色的钳位能力。 低增量浪涌电阻。 当最小击穿电压（VBR min）>12V时，典型反向电流（IR）小于1μA。 适用于表面贴装应用，以优化电路板空间。 低外形封装
- 品牌名称
- JUXING(钜兴)
- 商品型号
- SMCJ20CA
- 商品编号
- C22365346
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.363633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 46.3A | |
| 峰值脉冲功率(Ppp) | 1.5kW@1ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 22.2V | |
| 反向电流(Ir) | 46.3uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 在10/1000μs波形下，峰值脉冲功率能力为1500W，重复率（占空比）：0.01%
- 出色的钳位能力
- 低增量浪涌电阻
- 当最小击穿电压（VBR min）>12V时，典型反向电流（IR）小于1μA
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 典型故障模式为因过压或过流导致短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC-61000-4-2标准，静电放电（ESD）防护能力为30kV（空气）、30kV（接触）
- 依据IEC 61000-4-2标准对数据线进行ESD防护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群（EFT）防护
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 玻璃钝化芯片结
- 保证高温回流焊接：260℃/40秒
- 击穿电压（VBR）与结温（TJ）的关系：VBR ÷ TJ = VBR@25℃ x (1 + αT x (TJ - 25))（αT：温度系数，典型值为0.1%）
- 塑料封装的阻燃等级为UL V-0
- 符合J-STD-020标准的MSL 1级，无铅（LF）最高峰值温度为260℃
- 雾锡无铅电镀
- 符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD-609A.01）
