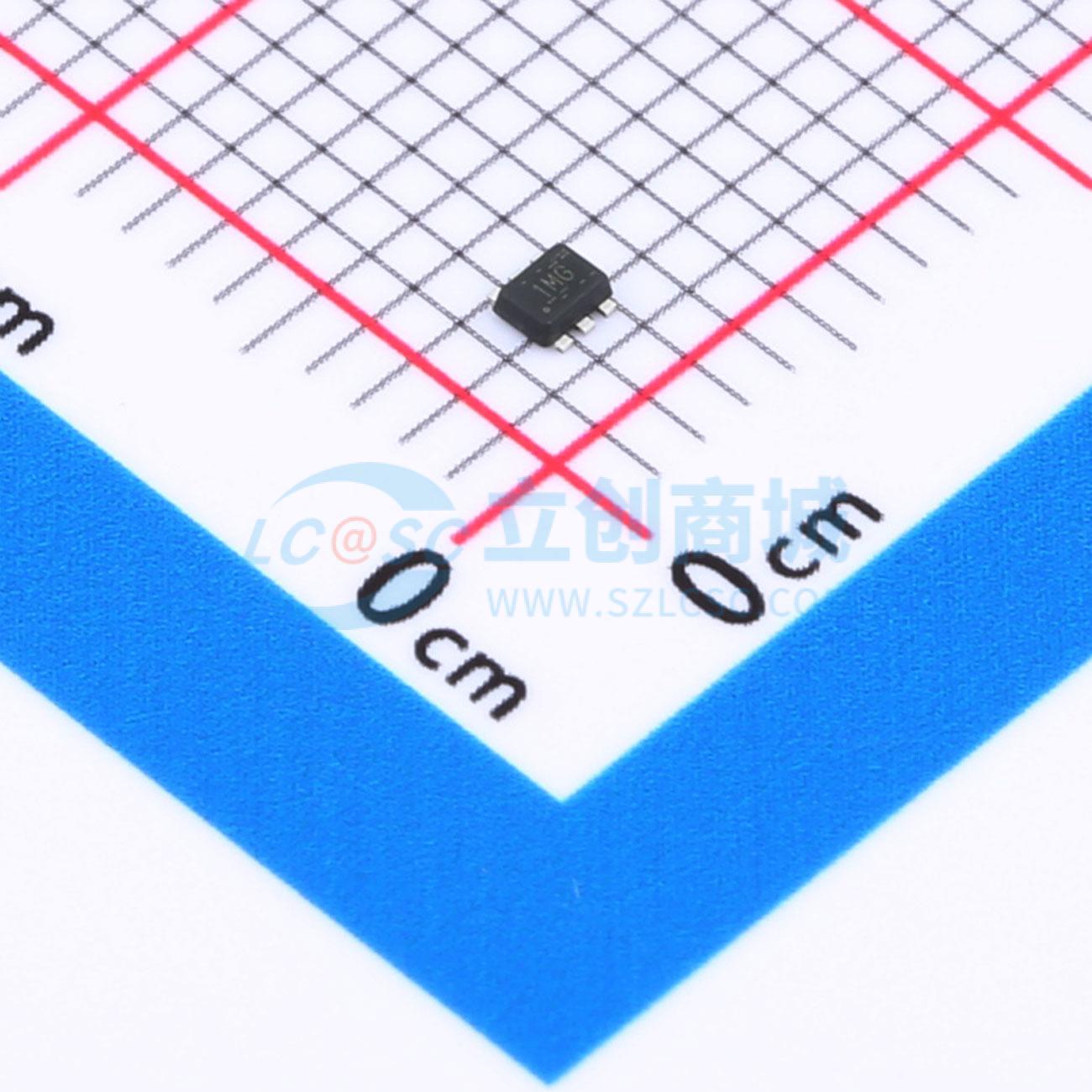

温馨提醒：图片仅供参考，商品以实物为准
TPS62A06DRLR
高效率同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62A06系列器件是高效的同步降压转换器,适用于高效率和紧凑解决方案。输入电压范围为2.5V至5.5V,输出电压范围为0.6V至Vin可调,最大输出电流为6A。开关频率为2.2MHz,具有轻载模式下的自动进入节能模式功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62A06DRLR
- 商品编号
- C22365365
- 商品封装
- SOT-5X3-6
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 6A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 26uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS62A06系列器件是同步降压型DC/DC转换器，针对高效率和紧凑的解决方案尺寸进行了优化。该器件集成了能够提供高达6 A输出电流的开关。在中等到重载情况下，器件以2.2 MHz开关频率的脉冲宽度调制（PWM）模式工作。在轻载时，器件自动进入省电模式（PSM），以在整个负载电流范围内保持高效率。该器件系列的TPS62A06A变体在整个负载电流范围内以强制PWM模式工作。 TPS62A06通过外部电阻分压器提供可调输出电压。内部软启动电路可限制启动期间的浪涌电流。还内置了过流保护、热关断保护和电源正常指示等其他功能。该器件采用SOT563封装。
商品特性
- 2.5 V至5.5 V输入电压范围
- 0.6 V至VIN可调输出电压范围
- 15 mΩ / 10 mΩ低RDSON开关（6 A）
- 25 μA静态电流
- 1%反馈精度（0℃至125℃）
- 100%占空比模式工作
- 2.2 MHz开关频率
- 提供省电模式或强制PWM选项
- 电源正常输出引脚
- 短路保护（打嗝模式）
- 内部软启动
- 输出放电
- 热关断保护
- 采用1.6 mm × 1.6 mm SOT563封装
- 与TLV62585引脚兼容
应用领域
- 多功能打印机
- 机顶盒
- 电视应用
- IP网络摄像机
- 无线路由器、固态硬盘
- 电池供电应用
- 通用负载点电源
