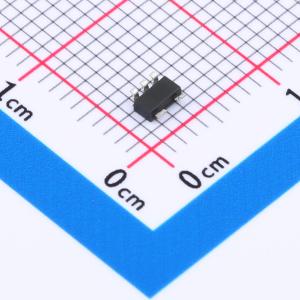

温馨提醒：图片仅供参考，商品以实物为准
TLV709A01DBVR
150mA, 30V, 3.2uA 静态电流, 低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低压差 (LDO) 线性稳压器是一款低静态电流器件，具有宽输入电压范围和微型封装低功耗运行等优势。TLV709 经过优化，可为微控制器和其他电池供电应用的低功耗负载供电。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV709A01DBVR
- 商品编号
- C22365366
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 30V | |
| 输出电压 | 1.2V~28V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 90dB@(100kHz) | |
| 压差 | 600mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.2uA | |
| 噪声 | 487uVrms | |
| 特性 | 软启动；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
输入电压范围：2.5V至30V 可用输出电压选项： – 固定输出：1.2V至5V – 可调输出：1.2V至28V 输出电流：最高150mA 极低静态电流（IQ）：负载电流为150mA时为3.2μA 输出电容≥0.47μF时稳定 过流保护 封装形式： – 4引脚SOT - 89（PK）（仅固定配置） – 5引脚SOT - 23（DBV）（固定和可调配置均可） 工作结温：-40℃至+125℃
商品特性
- 输入电压范围：2.5V至30V
- 可用输出电压选项：
- 固定输出：1.2V至5V
- 可调输出：1.2V至28V
- 输出电流：最高150mA
- 极低静态电流（IQ）：负载电流为150mA时为3.2μA
- 输出电容≥0.47μF时稳定
- 过流保护
- 封装形式：
- 4引脚SOT - 89（PK）（仅固定配置）
- 5引脚SOT - 23（DBV）（固定和可调配置均可）
- 工作结温：-40℃至+125℃
应用领域
- 家庭和建筑自动化
- 零售自动化与支付
- 电网基础设施
- 医疗应用
- 照明应用
