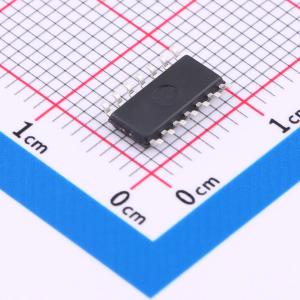

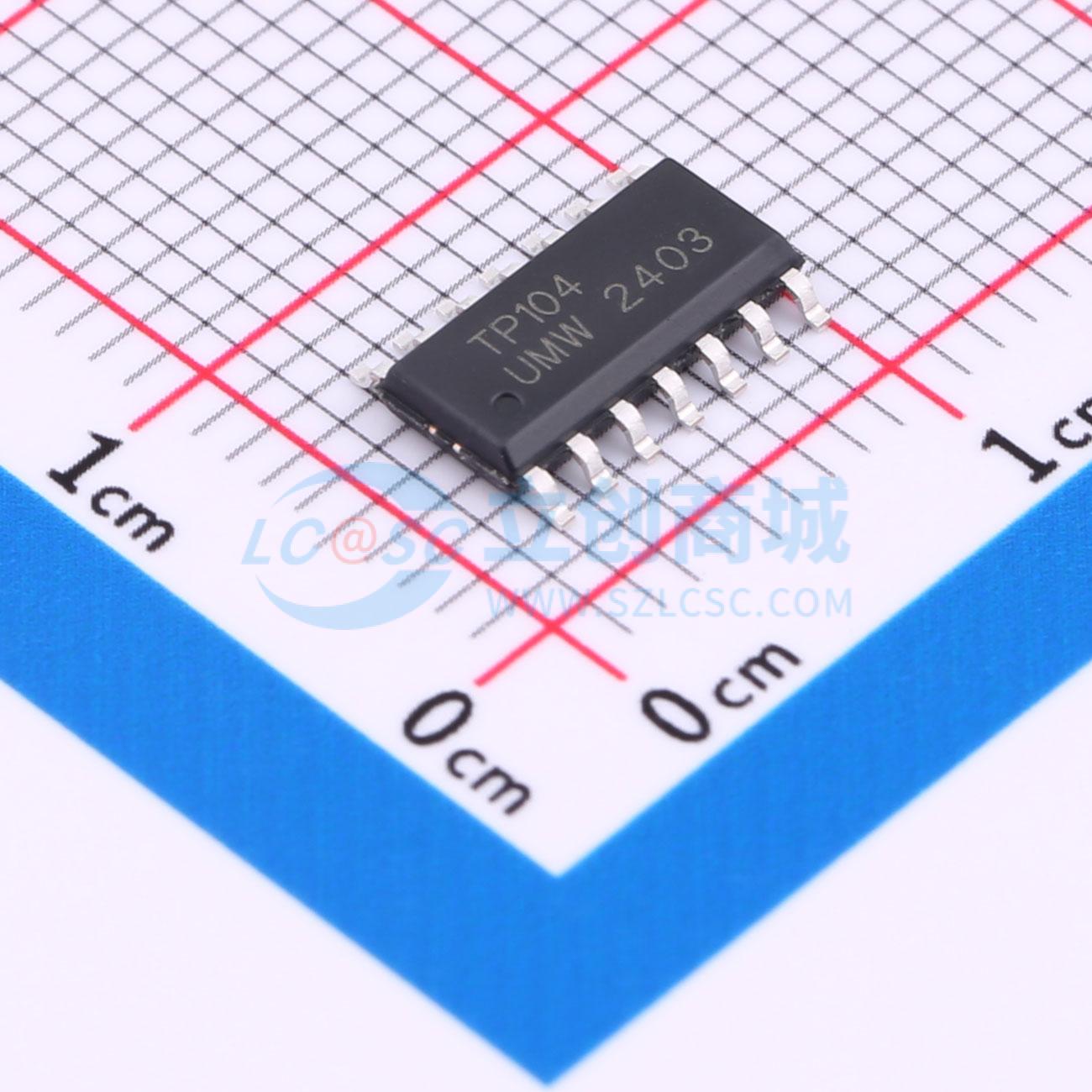

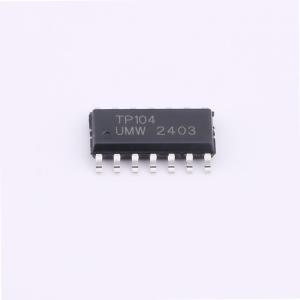

TP10-4-SR(UMW)
6MHz带宽、600uA低功耗、轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP10系列是CMOS双路和四路轨到轨输入输出（RRIO）运算放大器，具有低失调、低功耗和稳定的高频响应特性。其带宽为6MHz，压摆率为4.5V/μs，失真低，每个放大器的静态电流仅为600μA。输入共模电压范围超出V-和V+ 300mV，输出摆幅可达轨到轨
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TP10-4-SR(UMW)
- 商品编号
- C22365317
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 9MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 4.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 19nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
TP10系列是CMOS双路和四路RRIO运算放大器，具有低失调、低功耗和稳定的高频响应特性。其带宽为6MHz，压摆率为4.5V/μs，失真低，每个放大器的静态电流仅为600μA。输入共模电压范围比V-和V+超出300mV，输出摆幅可达轨到轨。TP10系列可作为许多市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能。 这些特性的组合使TP10成为电机控制、便携式音频放大、音频端口和其他消费类音频应用的理想选择。TP10运算放大器非常稳定，能够驱动像LCD中常见的重容性负载。输入和输出的轨到轨摆幅能力使设计人员能够在单电源系统中缓冲CMOS DAC、ASIC或其他宽输出摆幅设备。
商品特性
- 电源电压：2.7V至5.5V
- 低电源电流：每通道600μA
- 轨到轨输入和输出
- 带宽：6MHz；压摆率：4.5V/μs
- 出色的EMI抑制性能
- 失调电压：最大±3mV
- 失调电压温度漂移：1μV/℃
- 低噪声：1kHz时为19nV/√Hz
- 高输出能力：100mA
- 工作温度范围：-40℃至125℃
应用领域
- 电动自行车电机控制
- 便携式音频
