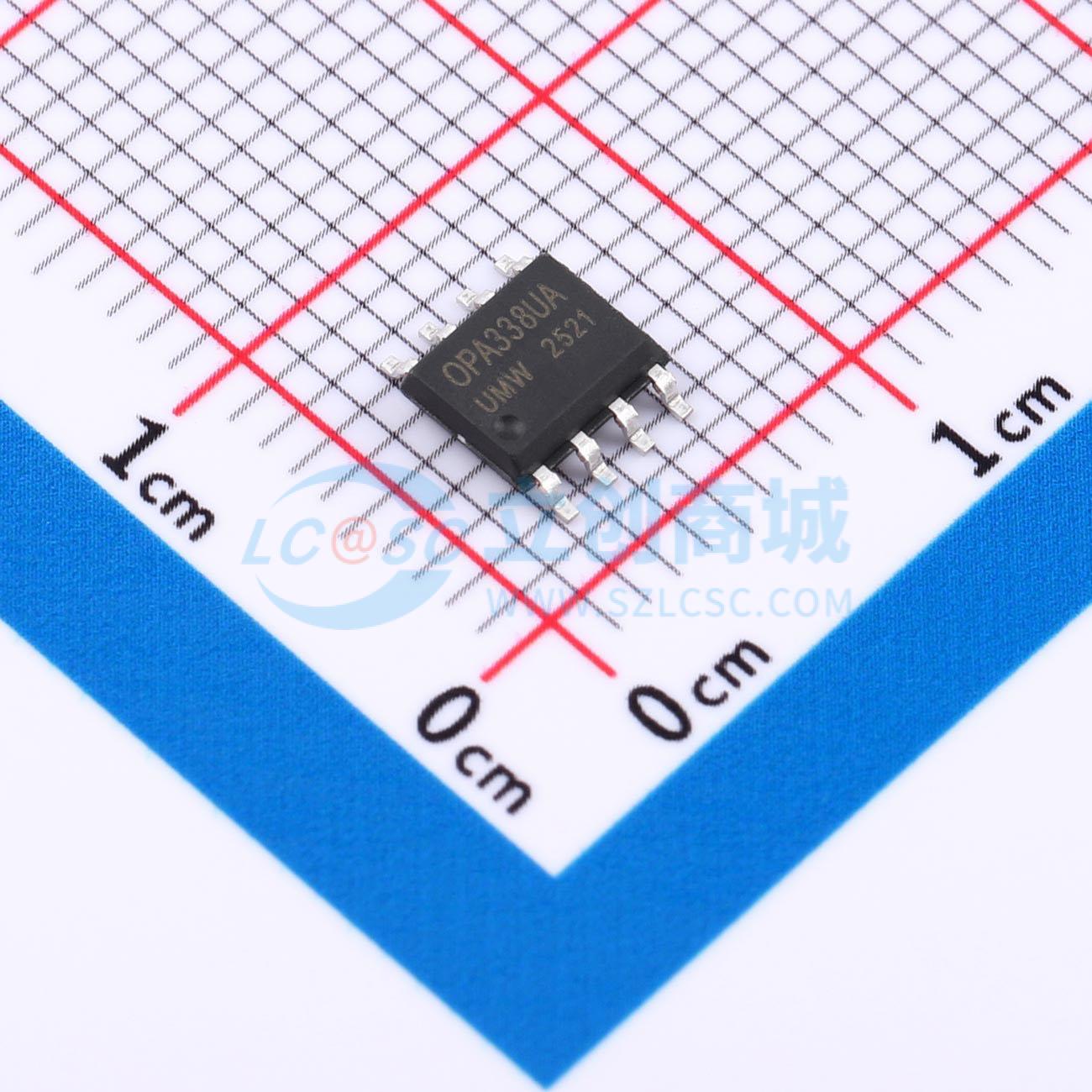

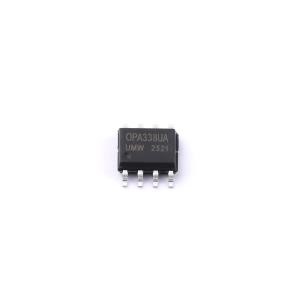

OPA338UA(UMW)

微型封装单电源CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA338系列轨到轨输出CMOS运算放大器专为低成本和小型化应用而设计。OPA338运算放大器具有低偏置电流、高速运行、高开环增益和轨到轨输出摆幅的特点。它们采用单电源供电，最低工作电压可达2.5V，静态电流仅为525μA
品牌名称: UMW(友台半导体)
商品型号: OPA338UA(UMW)
商品编号: C22365306
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.18624克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输出
	增益带宽积(GBW)	12.5MHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	4.6V/us
	输入偏置电流(Ib)	0.2pA
	输入失调电流(Ios)	0.2pA

	属性	参数值
	输入电压噪声密度(eN)	26nV/√Hz@1kHz
	共模抑制比(CMRR)	90dB
	静态电流(Iq)	525uA
	输出电流	9mA
	工作温度	-40℃~+85℃
	单电源电压	2.5V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

UMW OPA338系列轨到轨输出CMOS运算放大器专为低成本和小型化应用而设计。该系列运算放大器提供低偏置电流、高速运行、高开环增益和轨到轨输出摆幅。它们可在低至2.5V的单电源下工作，静态电流仅为525μA。此外，其输入共模电压范围包含地电位，非常适合单电源工作。该系列针对增益大于或等于5的应用进行了优化，易于使用，且无某些其他运算放大器中存在的相位反转和过载问题。即使在输出摆幅达到规定极限时，其卓越性能也能得以保持。双通道版本采用完全独立的电路设计，即使在过驱动或过载情况下，也能实现最低的串扰和互不干扰。

商品特性

单电源工作
轨到轨输出摆幅
FET输入：最大IB = 10 pA
高速：OPA337：3MHz，1.2V/μs (G = 1)；OPA338：12.5MHz，4.6V/μs (G = 5)
工作电压范围：2.5V至5.5V
高开环增益：120dB
低静态电流：525μA/通道
提供单通道和双通道版本

应用领域

电池供电仪器
光电二极管前置放大器
医疗仪器
测试设备
音频系统
消费产品
