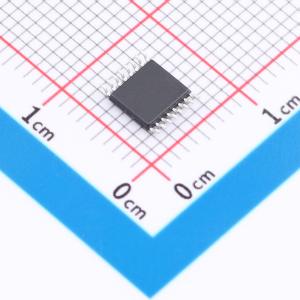

温馨提醒：图片仅供参考，商品以实物为准
U74HC595AG-P16-R
CMOS 8位串行输入移位寄存器，带锁存和3态并行输出及串行输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- U74HC595AG-P16-R
- 商品编号
- C22364922
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.9256克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行或串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 42MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 耗散功率(Pd) | 450mW |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 14ns@6V,50pF | |
| 输出电流 | 35mA | |
| 分辨率(位) | 8 | |
| 输入类型 | 标准CMOS | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
UTC U74HC595A包含一个带异步复位输入的8位寄存器和一个带输出的8位锁存器。串行数据输入（SER）将在移位时钟的每个低到高转换期间移入内部移位寄存器。锁存器将在锁存时钟的低到高转换期间锁存来自移位寄存器的8位数据。移位寄存器还提供串行输出。
商品特性
- 工作电压范围：2V ~ 6V
- 高抗噪性
- 输出与CMOS和TTL兼容
- 工作温度范围：-40°C ~ +125°C
- 封装类型：DIP - 16、TSSOP - 16、SOP - 16 (150mil)、SOP - 16N (209mil)、SSOP - 16 (150mil)、SSOP - 16N (209mil)、QFN - 16(3.5x2.5)
