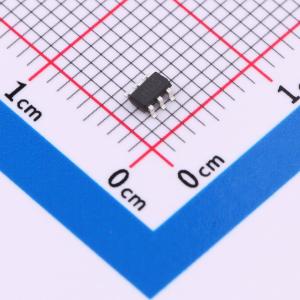

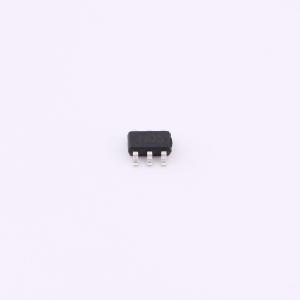

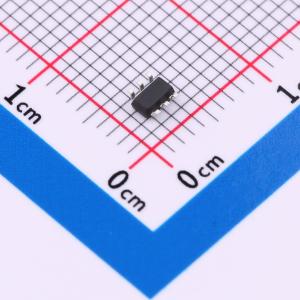

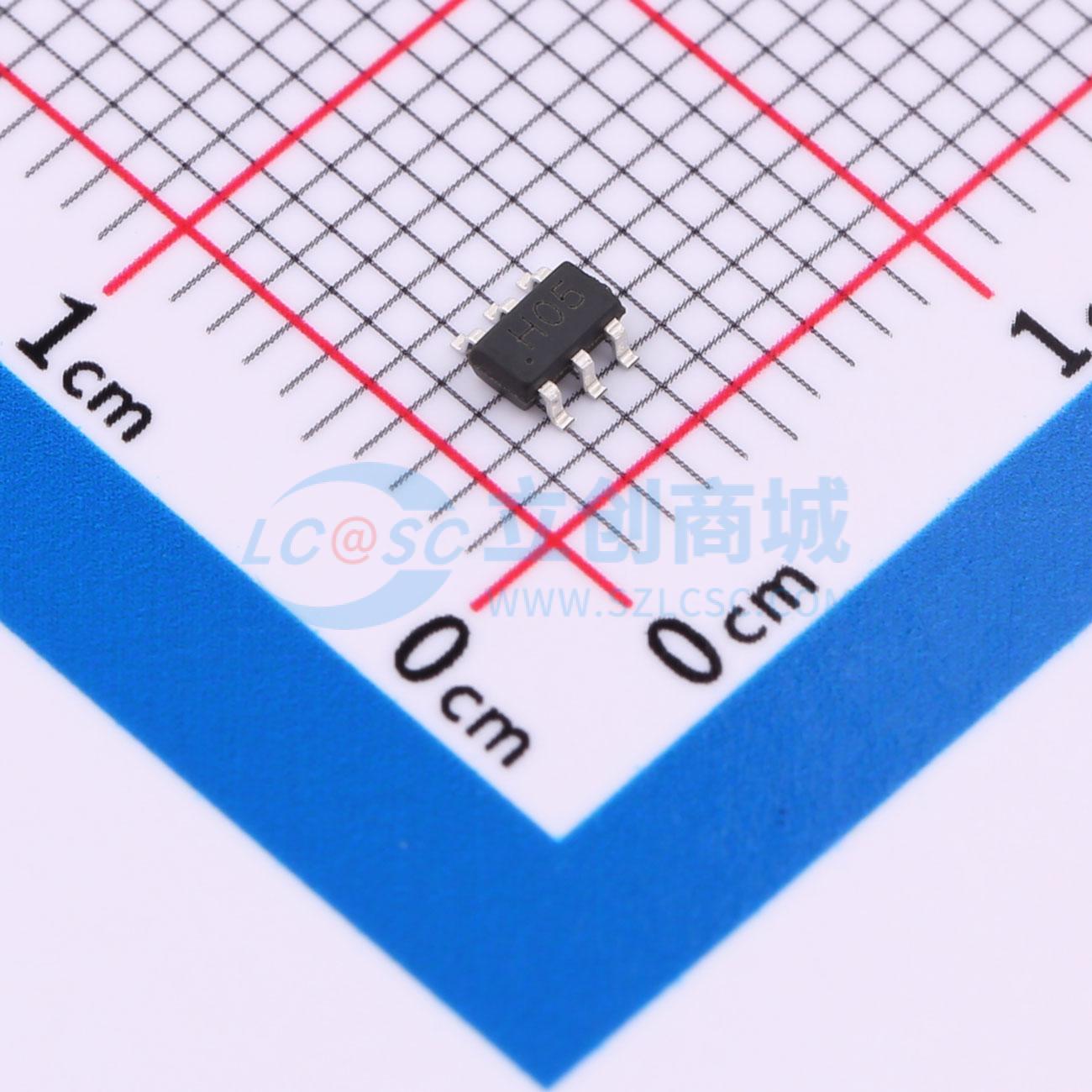

SMS05C
极性:单向 四路保护 反向关断电压（典型值）：5V (Max) 击穿电压（最小值）：6V 钳位电压：11V 峰值脉冲电流（8/20us）：12A，电容Cj：100pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V普容5路单向ESD静电防护器件，30kV，CJ：100pF；笔记本/SIM卡/数码相机/仪器仪表多路防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMS05C
- 商品编号
- C22363685
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品概述
SMS05C旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为在电路板空间受限的设计中进行静电放电保护的理想选择。
商品特性
- 符合IEC 61000-4-2第4级静电放电保护标准
- 接触放电保护能力为±30kV
- 空气放电保护能力为±30kV
- 峰值脉冲功率为150W（8/20μs波形）
- 低钳位电压
- 工作电压为5V
- 低泄漏电流
- 符合RoHS标准
- 可保护5条单向线路
- 典型结电容为90pF
应用领域
- 计算机
- 通信系统
- 有线与无线电话机
- 打印机
- 手机及其配件
- 机顶盒
