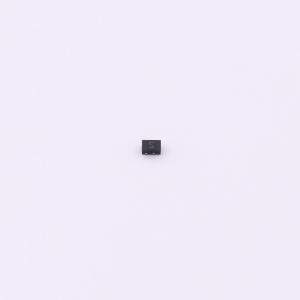

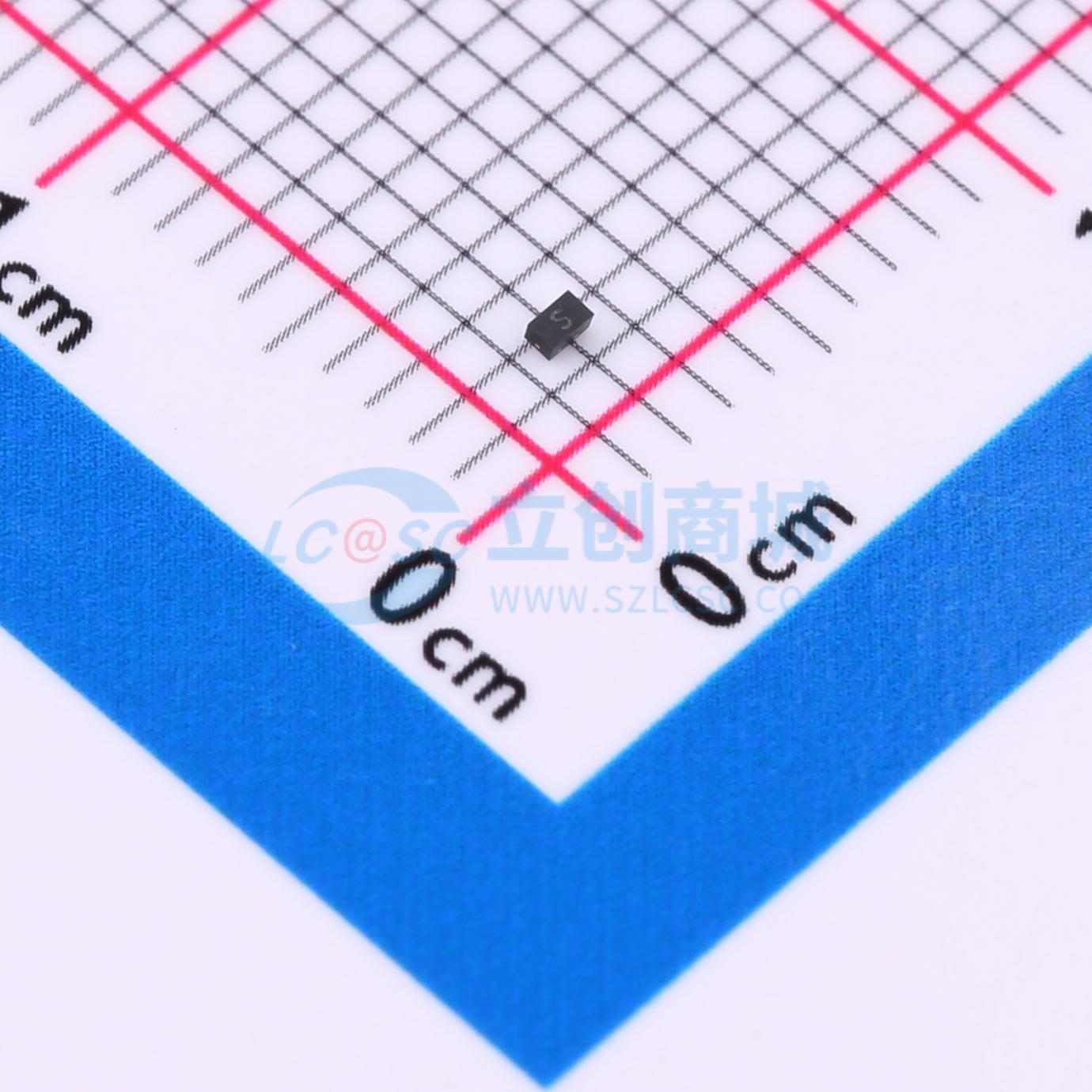

ESD0402G03V-ES
极性：双向 单路保护 反向关断电压（典型值）:3.3V(Max) 击穿电压（最小值）:4.5V 钳位电压:12V 峰值脉冲电流:4.5A (8/20us) ,电容Cj：0.3pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V低容单路双向ESD静电防护器件，20kV，CJ：0.25pF；HDMI/USB/NFC/RF超高速接口通讯防护
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD0402G03V-ES
- 商品编号
- C22363743
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V；16V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
ESD0402G03V-ES 旨在保护电压敏感组件免受静电放电导致的损坏或闩锁。其优异的钳位能力、低漏电流和快速响应时间为暴露于静电放电的板级设计提供一流的保护。由于其小巧尺寸和双向设计，非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±22kV 接触放电
- ±25kV 空气放电
- 120W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合 RoHS 标准
- 保护一条双向线路
- 典型结电容：0.3pF
应用领域
- 手机及配件
- 便携式数字助理
- 笔记本与手持设备
- 数码相机
- MP3播放器
- 外设
