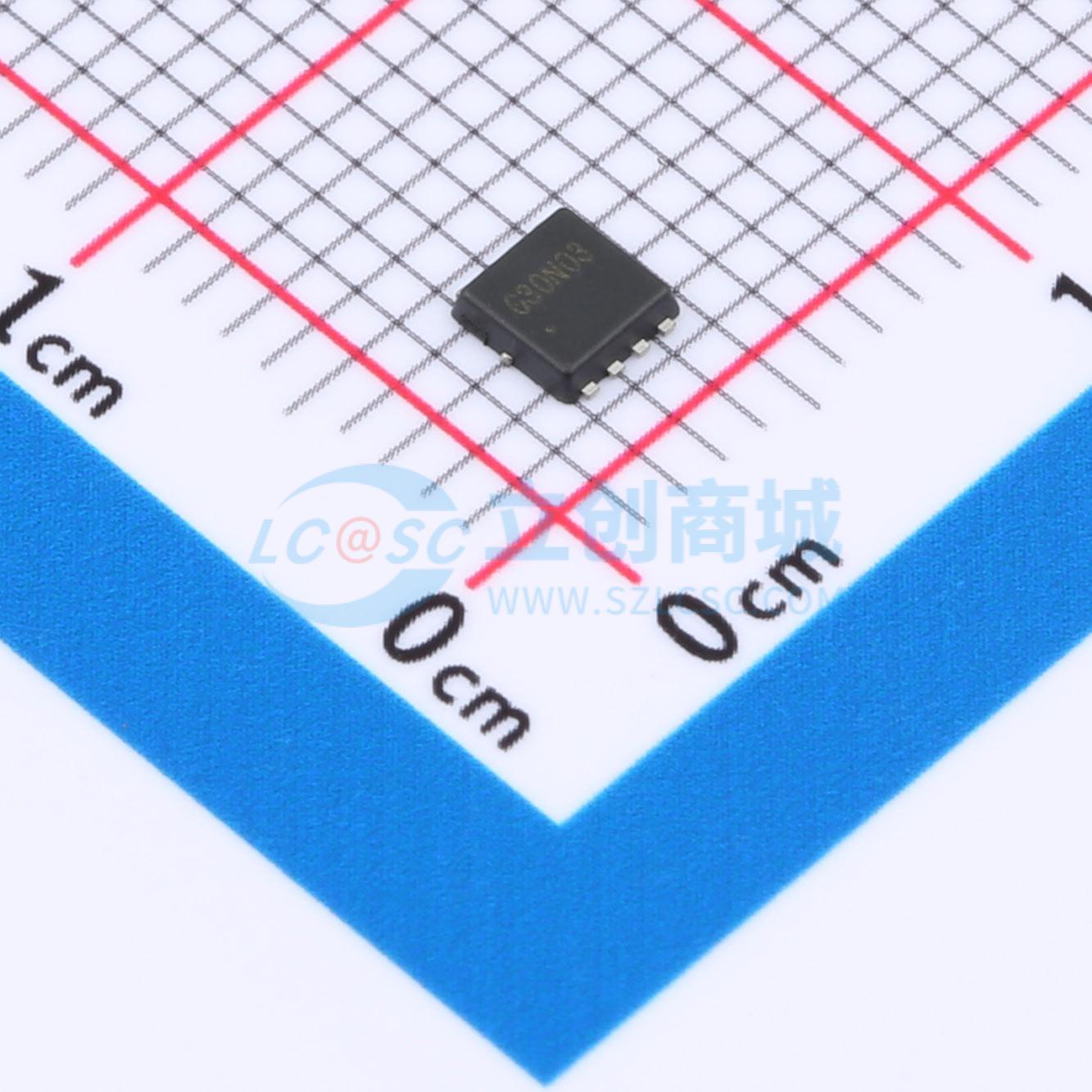

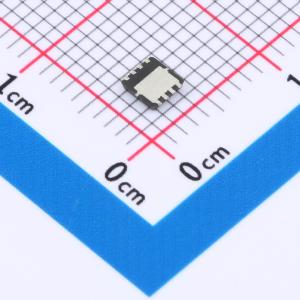

温馨提醒：图片仅供参考，商品以实物为准
G30N03D3-B
N沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用先进的沟槽技术，可提供出色的导通电阻（RDS(ON)）和低栅极电荷，可用于各种应用。
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- G30N03D3-B
- 商品编号
- C22362807
- 商品封装
- DFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 9mΩ@10V | |
| 耗散功率(Pd) | 24W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss) | 1.26nF | |
| 反向传输电容(Crss) | 185pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 230pF |
商品概述
8N50F采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)和低栅极电荷，适用于多种应用场景。
商品特性
- 漏源电压VDS:30V
- 漏极电流ID(栅源电压VGS = 10V时):30A
- 导通电阻RDS(ON)(栅源电压VGS = 10V时):< 9mΩ
- 导通电阻RDS(ON)(栅源电压VGS = 4.5V时):< 12mΩ
- 100%雪崩测试
- 符合RoHS标准
应用领域
- 电源开关
- 直流-直流转换器
