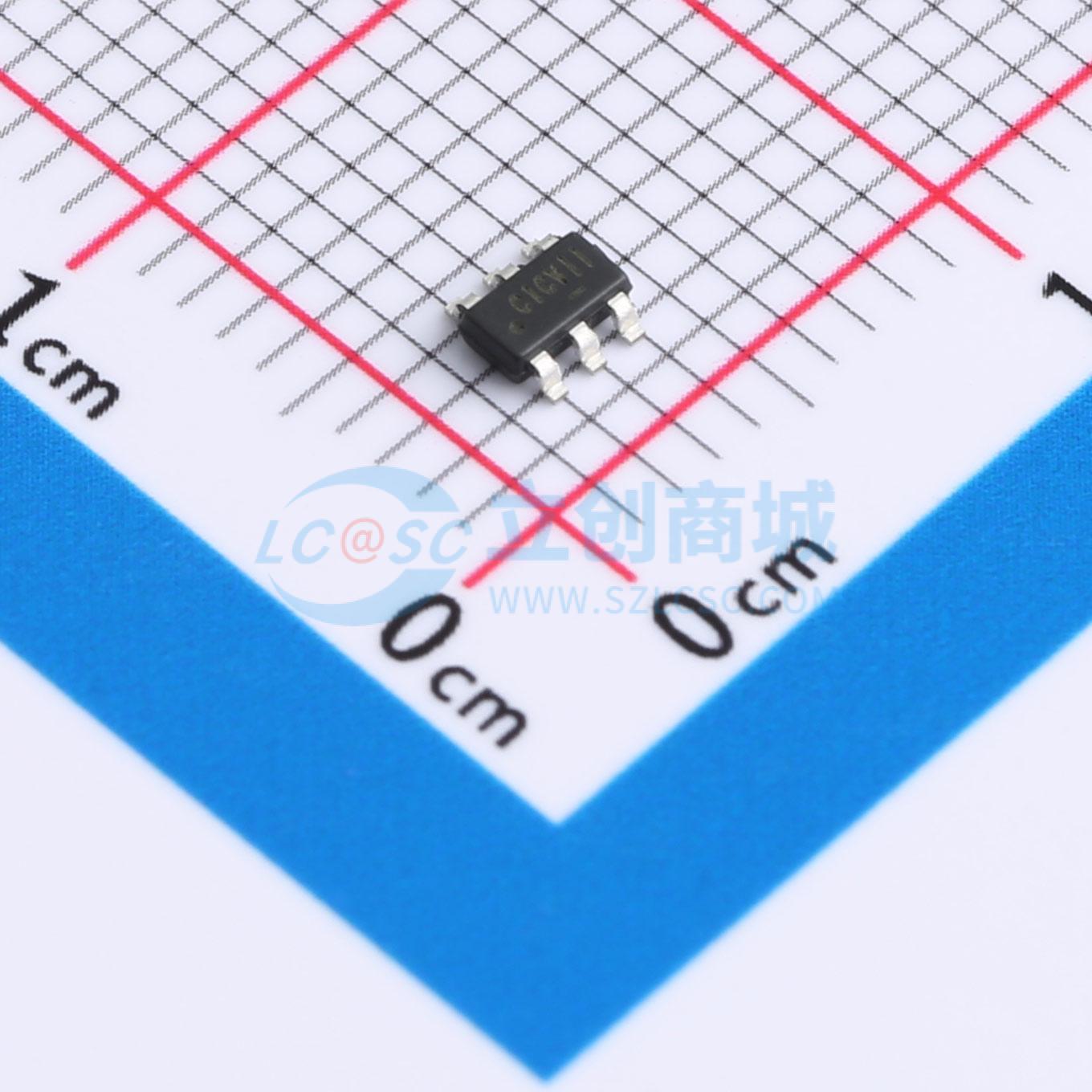

温馨提醒：图片仅供参考，商品以实物为准
ETA1471FT2G
28V/3A高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA1471是一款宽输入范围、高效率的DC-DC同步降压转换器,能够提供高达3A的输出电流。它采用PWM电流模式控制方案,具有轻载下的高效率PFM模式,无需外部补偿。适用于工业应用,如LCD电视、机顶盒和便携式电视。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA1471FT2G
- 商品编号
- C22362739
- 商品封装
- FCTSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.053333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA1471是一款宽输入范围、高效率、高频的DC-DC降压开关稳压器，能够提供高达3A的输出电流。该电流模式PWM控制的转换器具有500KHz的固定开关频率，允许使用小型外部元件，如陶瓷输入和输出电容以及小型电感器。ETA1471还采用了一种专有控制方案，可在轻载时将器件切换到省电模式，从而扩大了高效运行范围。该IC能够承受高达28V的输入电压，使其成为液晶电视、机顶盒、便携式电视等工业应用的理想解决方案。ETA1471采用FCTSOT23-6和ESOP8封装。
商品特性
- 28V输入耐压
- 高效率
- 轻载时采用PFM模式
- 能够提供3A电流
- 无需外部补偿
- 电流模式控制
- 热关断和欠压锁定（UVLO）
- 出色的负载和线性瞬态响应
- FCTSOT23-6和ESOP8封装
应用领域
- 液晶电视
- 机顶盒
- 便携式电视
