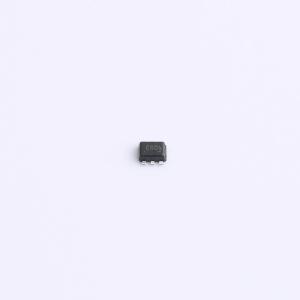

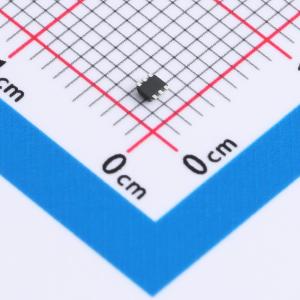

温馨提醒：图片仅供参考，商品以实物为准

ETA3521FSG

2MHz、4A、恒定导通时间（COT）同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA3521是一款高效的直流 - 直流降压开关稳压器，能够提供高达4A的输出电流。该器件的输入电压范围为2.5V至6V。
品牌名称: ETA(钰泰)
商品型号: ETA3521FSG
商品编号: C22362743
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.027克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

ETA3521是一款高效的DC-DC降压开关稳压器，能够提供高达4A的输出电流。该器件的输入电压范围为2.5V至6.0V，输出电压范围为0.6V至输入电压（VIN），这使得ETA3521非常适合低压电源转换。ETA3521采用自适应恒定导通时间（COT）控制方案，可实现极快的瞬态响应，并在输出从轻载到重载变化时提供非常平稳的过渡。在轻载时，ETA3521进入脉冲频率调制（PFM）模式，以节省开关损耗，实现高效率。自适应COT控制还能在不同的输入电压和负载条件下保持恒定的开关频率。以2MHz的固定频率运行，允许使用小电感值和低直流电阻（DCR）的电感器，从而实现更高的效率。由于开关频率较高，其他外部元件（如陶瓷输入和输出电容）也可以采用小尺寸的，同时保持极低噪声的输出电压。内部软启动控制电路可降低浪涌电流。短路和热过载保护提高了设计的可靠性。ETA3521采用超小的SOT563封装。

商品特性

效率高达95%
最大输出电流高达4A
自适应COT控制
超快负载瞬态响应
2MHz开关频率
轻载时高效PFM模式
静态电流50μA
反馈精度1%
输出电压从0.6V起可调
逐周期过流保护
带打嗝模式的短路保护
使用低等效串联电阻（ESR）输出陶瓷电容时稳定
采用SOT563封装

应用领域

液晶电视
机顶盒
网络摄像机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交61单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	4A
	开关频率	1.5MHz~2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
