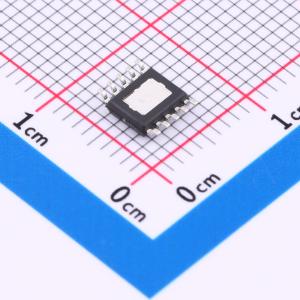

ETA9085E10
适用于TWS充电座的超低功耗5V升压转换器、20V线性充电器和电量计一体化解决方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA9085是一款适用于TWS充电座的一体化解决方案。它包含一个20V单节锂离子电池线性充电器、一个具备真关断功能的5V升压同步转换器以及一个带LED指示的电量计。该线性充电器完全集成了恒流（CC）/恒压（CV）控制模块和一个充电场效应管
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA9085E10
- 商品编号
- C22362755
- 商品封装
- SSOP-10-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.106667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~9V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 3uA |
商品概述
ETA9085是TWS充电座的一体化解决方案。它包含一个20V单节锂离子电池线性充电器、一个具备真关断功能的5V升压同步转换器以及一个带LED指示的电量计。该线性充电器完全集成了恒流（CC）/恒压（CV）控制模块和一个充电场效应管。它具有预充电功能，可对深度放电的电池进行涓流充电，其快充电流可通过外部电阻进行编程设置。在恒压充电阶段，当充电电流降至编程值的1/10时，充电将终止。集成的低功耗5V升压转换器能够在5V输出时提供0.5A电流。通过将ENBST引脚拉低可将其关闭。真关断特性可将输出与电池断开，从而进一步降低系统待机功耗。其1.0MHz的开关频率允许使用电感低至2.2μH的极小外部电感。电量计还可驱动4个LED用于电池电量指示。ETA9085非常适合如TWS充电座等需要低待机功耗和小PCB空间的应用。
商品特性
- 超低升压待机静态电流，电池电流Ibat < 10μA
- 20V充电输入耐受电压
- 4.2V/4.35V充电终止电压
- 充电电流可编程
- 升压输出断开和短路保护
- 5V/0.5A输出功率
- 升压效率高达96%
- 电量计和LED指示灯
- NTC热敏电阻输入
- 逻辑控制关断
- 热关断
- ESSOP10/DFN3x3 - 10封装
应用领域
- TWS蓝牙耳机充电盒
- 蓝牙应用
- 电池供电的物联网模块
- 移动电源
