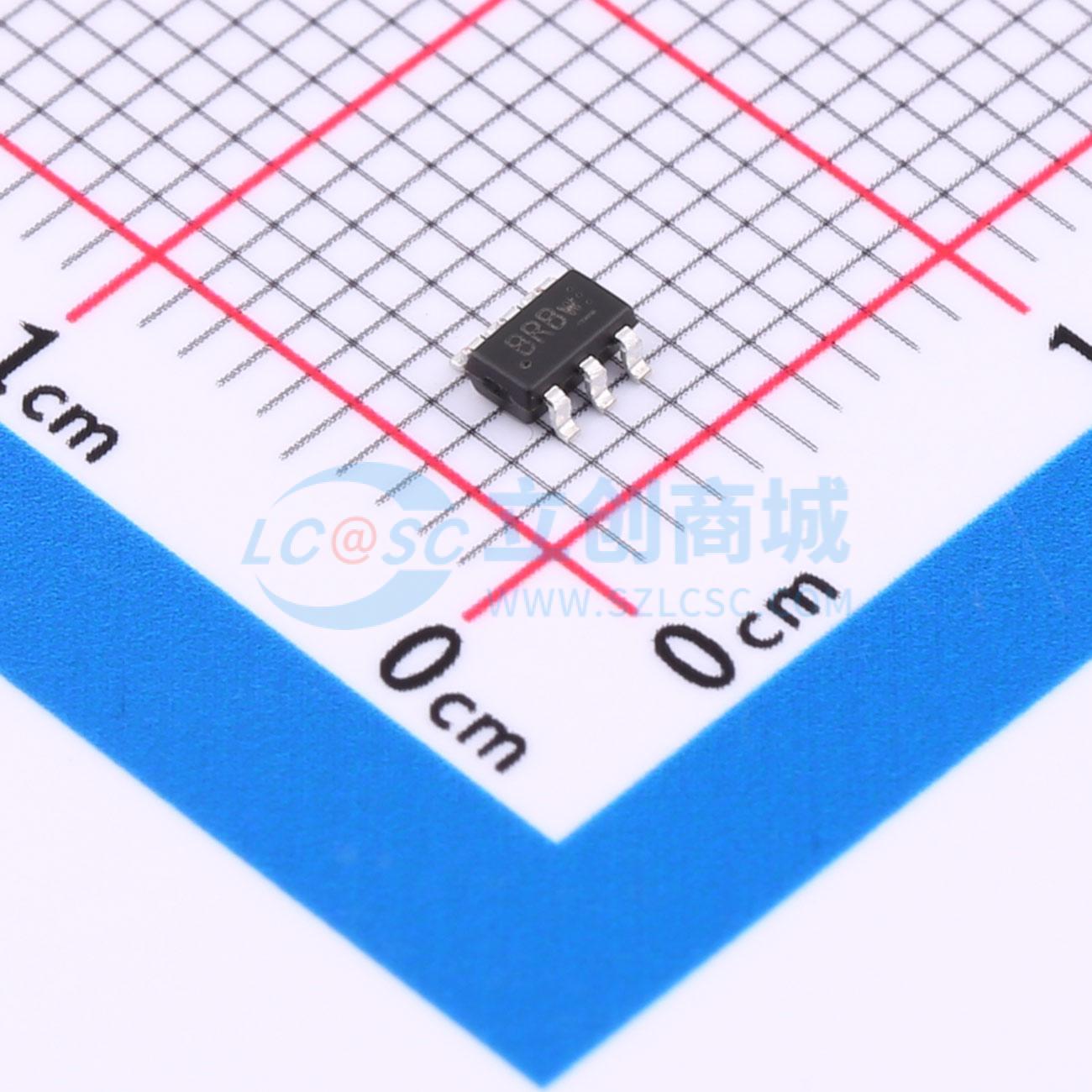

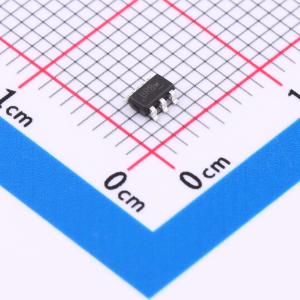

温馨提醒：图片仅供参考，商品以实物为准
ETA8103S2G
18V 3A 高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA8103是一款宽输入范围、高效率、高频DC-DC降压开关稳压器,能够提供高达3A的输出电流。采用自适应COT控制方案,实现快速瞬态响应和平滑负载变化。具有过压保护(OVP)功能,可承受高达19V的输入电压,适用于工业应用如LCD电视、机顶盒等。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA8103S2G
- 商品编号
- C22362752
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 230uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA8103 是一款宽输入范围、高效、高频的 DC-DC 降压开关稳压器，能够提供高达 3A 的输出电流。它采用自适应 COT 控制方案，可实现极快的瞬态响应，并在输出从轻载到重载变化时提供非常平稳的过渡。自适应 COT 控制还能在不同线路和负载条件下保持恒定的开关频率。过压保护（OVP）功能可保护 IC 本身及其下游系统免受输入电压浪涌的影响。借助此 OVP 功能，该 IC 能够承受高达 19V 的输入电压，使其成为液晶电视、机顶盒、便携式电视等工业应用的理想解决方案。
商品特性
- 宽输入范围：4V - 18V
- 自适应 COT 控制
- 超快负载瞬态响应
- 强制 PWM 模式
- 1MHz 开关频率
- 低导通电阻内部功率 FET
- 能够提供 3A 电流
- 无需外部补偿
- 热关断和欠压锁定（UVLO）
- 采用 SOT23-6 封装
- 符合 RoHS 标准
应用领域
- 机顶盒
- 液晶电视
- xDSL 调制解调器
