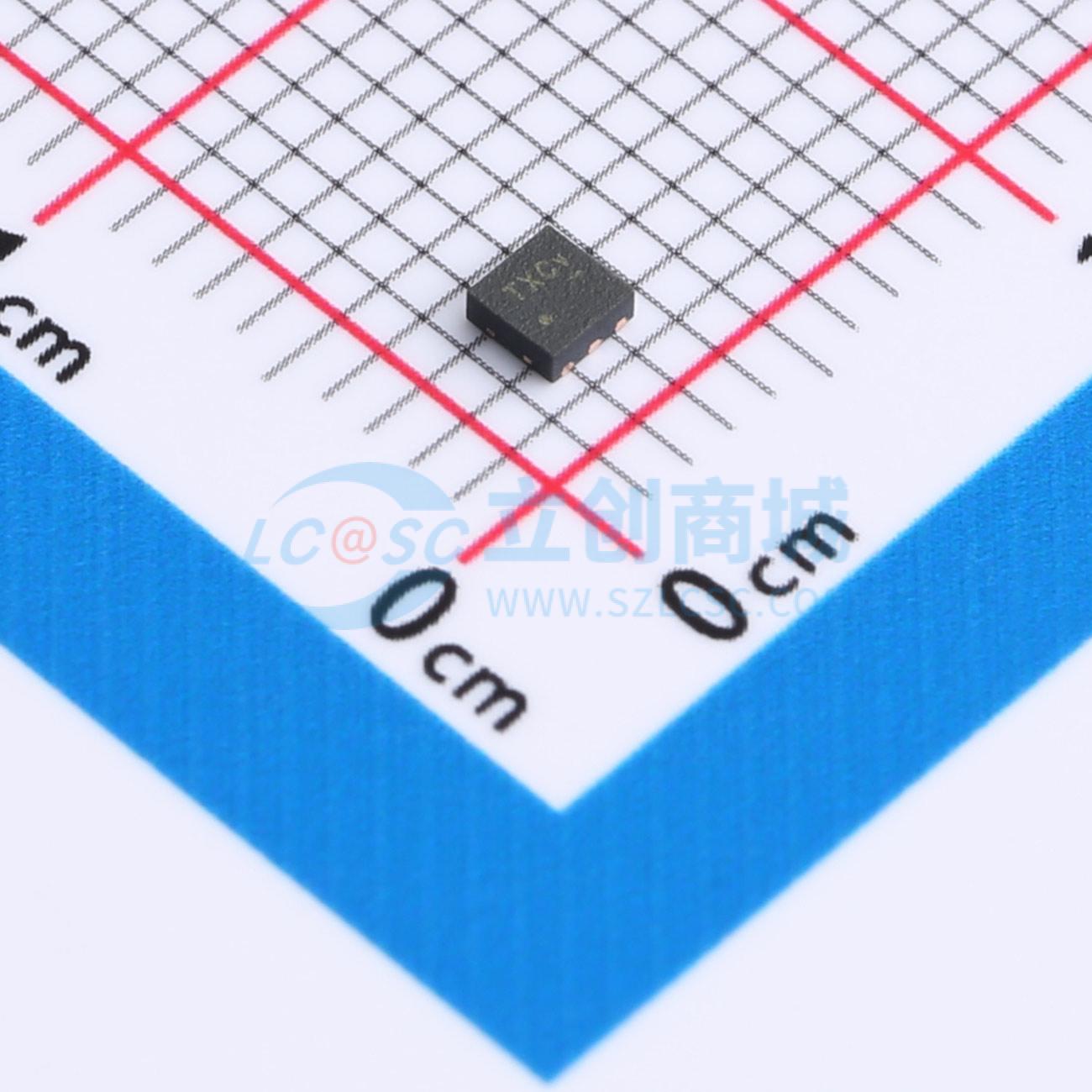

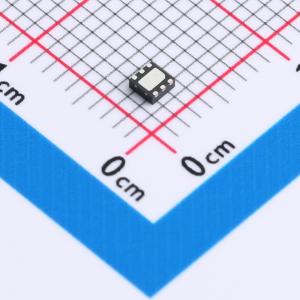

温馨提醒：图片仅供参考，商品以实物为准

ETA1656D2G

18V 5A 高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA1656是一款高效的同步降压转换器,采用自适应COT控制方案,能够在轻载时进入PFM模式以节省开关损耗,实现高效率。该器件能够提供高达5A的输出电流,具有快速瞬态响应和恒定开关频率。
品牌名称: ETA(钰泰)
商品型号: ETA1656D2G
商品编号: C22362749
商品封装: DFN-6(2x2)
包装方式: 编带
商品毛重: 0.1克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

ETA1656是一款宽输入范围、高效率、高频的DC-DC降压开关稳压器，能够提供高达5A的输出电流。它采用自适应恒定导通时间（Adaptive COT）控制方案，可实现极快的瞬态响应，并在输出从轻载到重载变化时实现非常平稳的过渡。在轻载时，ETA1656进入脉冲频率调制（PFM）模式，以节省开关损耗，实现高效率。自适应COT控制还能在不同输入电压和负载条件下保持恒定的开关频率。过压保护（OVP）功能可保护IC本身及其下游系统免受输入电压浪涌的影响。 ETA1656采用DFN2x2-6封装。

商品特性

宽输入范围：4.5V - 18V
自适应COT控制
超快负载瞬态响应
轻载时的高效率PFM模式
低导通电阻（Rdson）内部功率场效应管（FET）
能够提供高达5A的电流
热关断和欠压锁定（UVLO）
采用DFN2x2-6封装

应用领域

5G客户终端设备（CPE）
机顶盒
液晶电视（LCD TV）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~5V
	输出电流	5A
	开关频率	600kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	230uA
	开关管(内置/外置)	内置
	输出类型	可调
