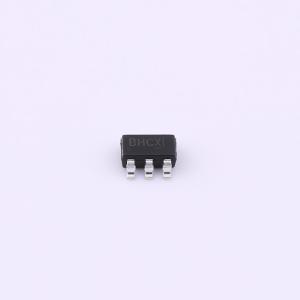

ETA3499S2G

3A、1MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA3499是一款高效DC-DC降压转换器,能够提供高达3A的输出电流。输入电压范围为2.4V至7.3V,输出电压范围为0.6V至VIN。运行在1MHz的固定频率下,具有内部补偿和小型SOT23-6L封装。
品牌名称: ETA(钰泰)
商品型号: ETA3499S2G
商品编号: C22362742
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.048333克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

ETA3499高效开关稳压器是一款小型、简易的DC-DC降压转换器，能够提供高达3A的输出电流。该器件在2.4V至7.3V的输入电压下，以1MHz的频率进行脉冲宽度调制（PWM）操作，并提供0.6V至输入电压（VIN）的输出电压，这使得ETA3499非常适合板载后级稳压应用。内部同步整流器提高了效率，并且无需使用典型的肖特基续流二极管。利用内部高端MOSFET的导通电阻来感应开关电流，无需使用电流检测电阻，进一步提高了效率并降低了成本。

商品特性

宽输入电压范围：2.4 – 7.3V
待机电流42μA（输出电压Vout = 1.2V，输出电流Iout = 0A）
效率高达96%
最大输出电流高达3A
频率为1MHz
轻载操作
内部补偿
采用微型SOT23 - 6L封装

应用领域

机顶盒
IP摄像机
电信设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~7.3V
	输出电压	-
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
