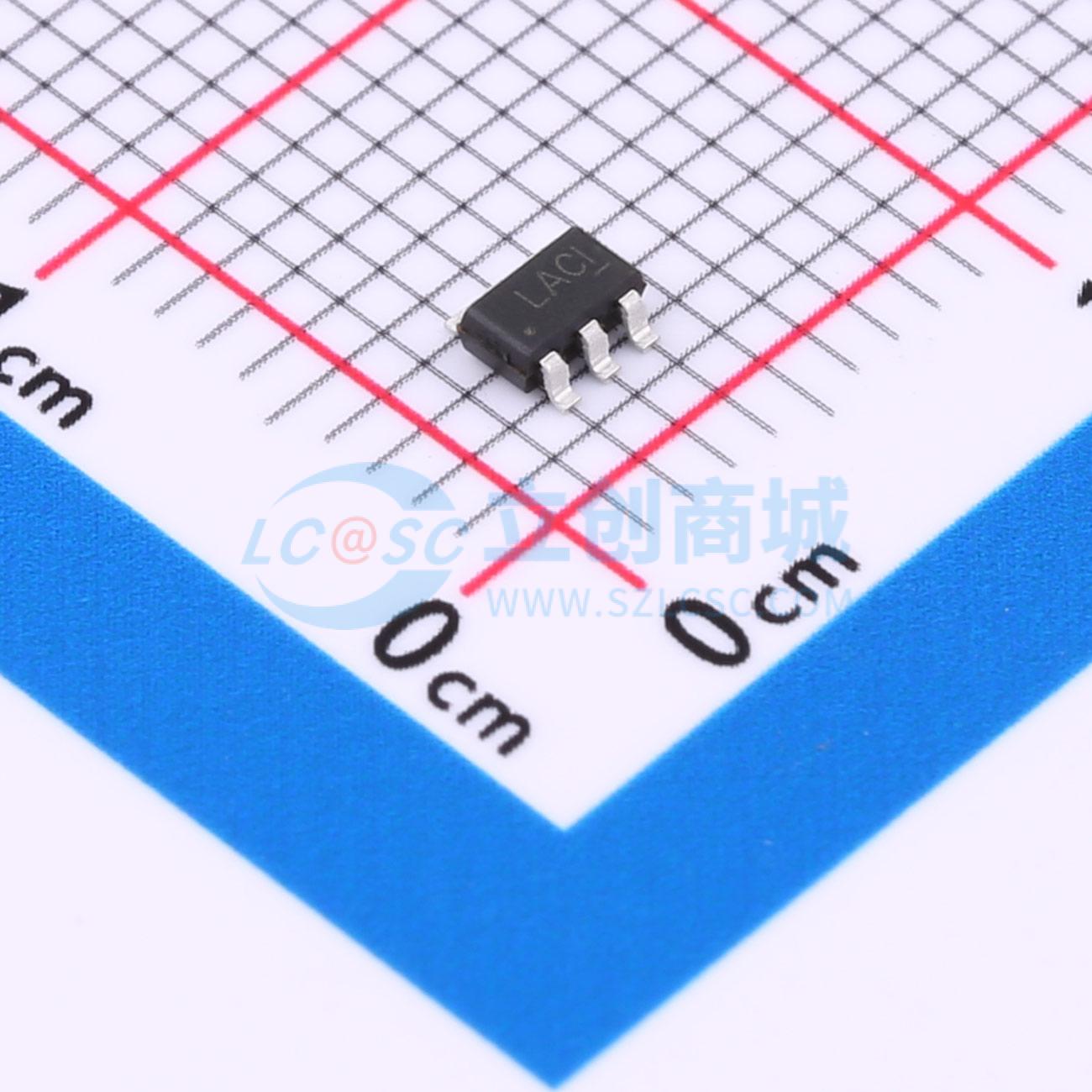

温馨提醒：图片仅供参考，商品以实物为准

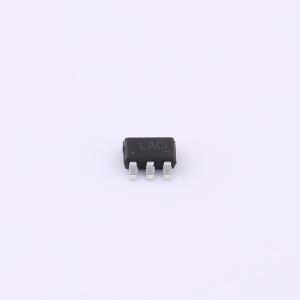

ETA2845S2G
宽输入范围高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA2845是一款宽输入范围、高效率的同步降压开关调节器,能够提供高达0.4A的输出电流。其固定的700kHz开关频率允许使用小型外部元件,如陶瓷输入和输出电容以及小型电感。ETA2845还采用专有控制方案,在轻负载时切换到节能模式,从而扩展高效率操作范围。过压保护功能使IC能够承受高达42V的输入电压,适用于工业和汽车应用。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA2845S2G
- 商品编号
- C22362741
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~38V | |
| 输出电压 | - | |
| 输出电流 | 400mA | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA2845 是一款宽输入范围、高效率的同步降压开关稳压器，能够提供高达 0.4A 的输出电流。该电流模式 PWM 控制的转换器具有 700KHz 的固定开关频率，允许使用小型外部元件，如陶瓷输入和输出电容以及小型电感器。ETA2845 还采用了一种专有控制方案，可在轻载时将器件切换到省电模式，从而扩大高效运行范围。过压保护（OVP）功能可保护 IC 本身及其下游系统免受输入电压浪涌的影响。凭借此 OVP 功能，IC 能够承受高达 42V 的输入电压，使其成为智能电表等工业应用以及汽车应用的理想解决方案。
商品特性
- 宽输入工作范围：5V 至 38V
- 耐受输入电压：42V
- 输入 12V、输出 3.3V 时的高效率：高达 86%
- 轻载时采用高效 PFM 模式
- 能够提供 0.4A 电流
- 无需外部补偿
- 电流模式控制
- 逻辑控制关断
- 热关断和欠压锁定（UVLO）
- 采用 SOT23-6 封装
- 符合 RoHS 标准
应用领域
- 智能电表
- 工业应用
- 汽车应用
