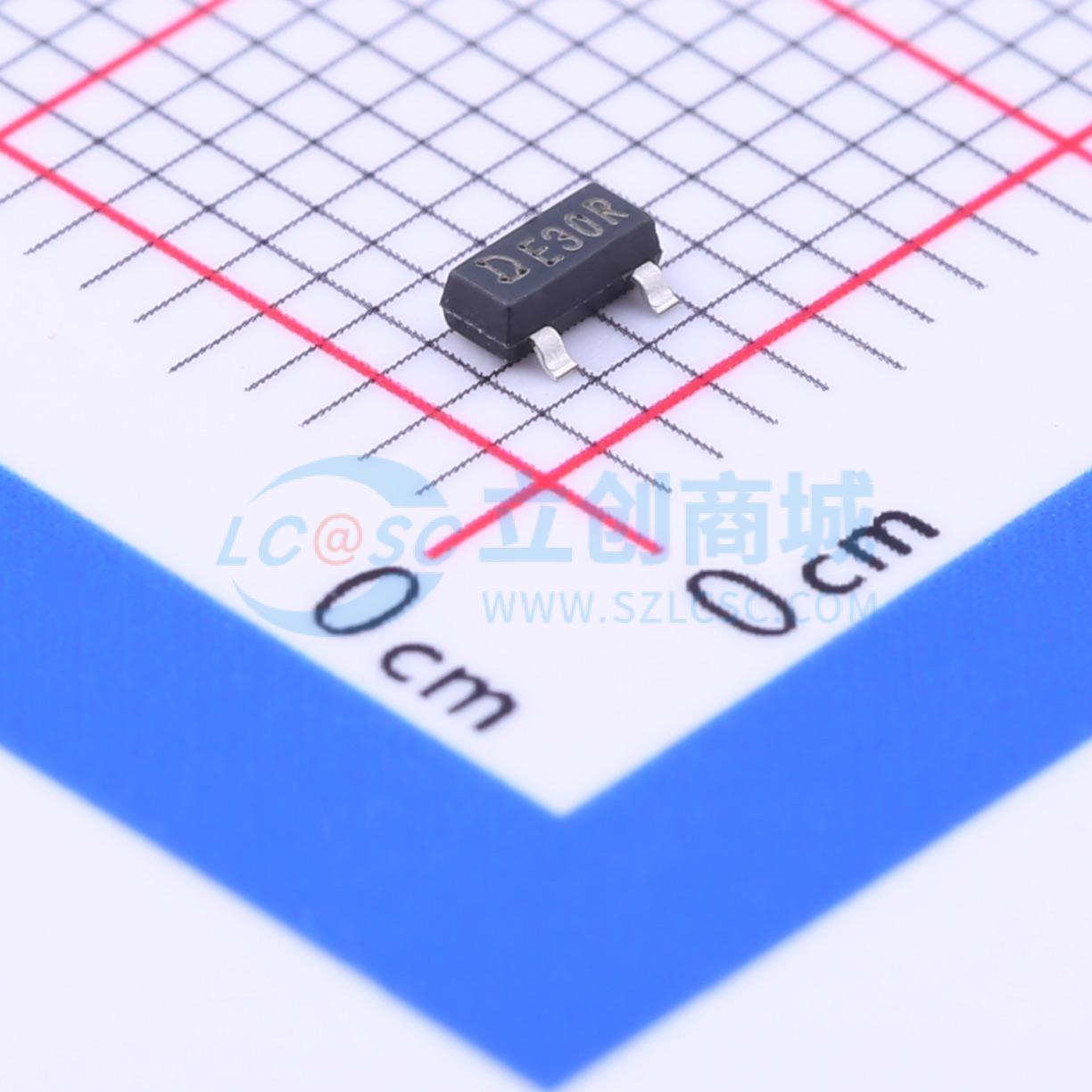

温馨提醒：图片仅供参考，商品以实物为准

QX2303L30T

QX2303 PFM升压DC-DC变换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: QX2303系列是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器,仅需四个外围元件即可将低输入电池电压升压到所需的工作电压,适用于1～4节普通电池应用的场合。
品牌名称: 泉芯
商品型号: QX2303L30T
商品编号: C236072
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

QX2303系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。仅需要四个外围元器件，就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1~4节普通电池应用的场合。电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。输出电压精度优于±2.5%，最高效率可达89%。

商品特性

高效率、低纹波、工作频率高
仅需四个外围元器件
采用高性能、低功耗参考电压电路结构，引入修正技术，保证输出电压高输出精度及低温度漂移
输出电压精度优于±2.5%
最高效率可达89%
有SOT23、SOT23 - 5、SOT89 - 3和TO - 92四种封装形式
SOT23 - 5封装内置EN使能端，EN使能端输入为低电平时，芯片处于关断省电状态，功耗降至最小
最高工作频率：300KHz
输出电压：2.5V~5.0V（步进0.1V）
低起动电压：0.8V(1mA)
输出电流：大于300mA (Vi = 2.5V，Vo = 3.3V)
低纹波，低噪声

应用领域

1~3个干电池的电子设备
LED手电筒
LED灯
血压计
电子词典
汽车防盗器
充电器
VCR
PDA等手持电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~3V
	输出电压	3V
	输出电流	-
	开关频率	300kHz
	工作温度	-20℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	-
