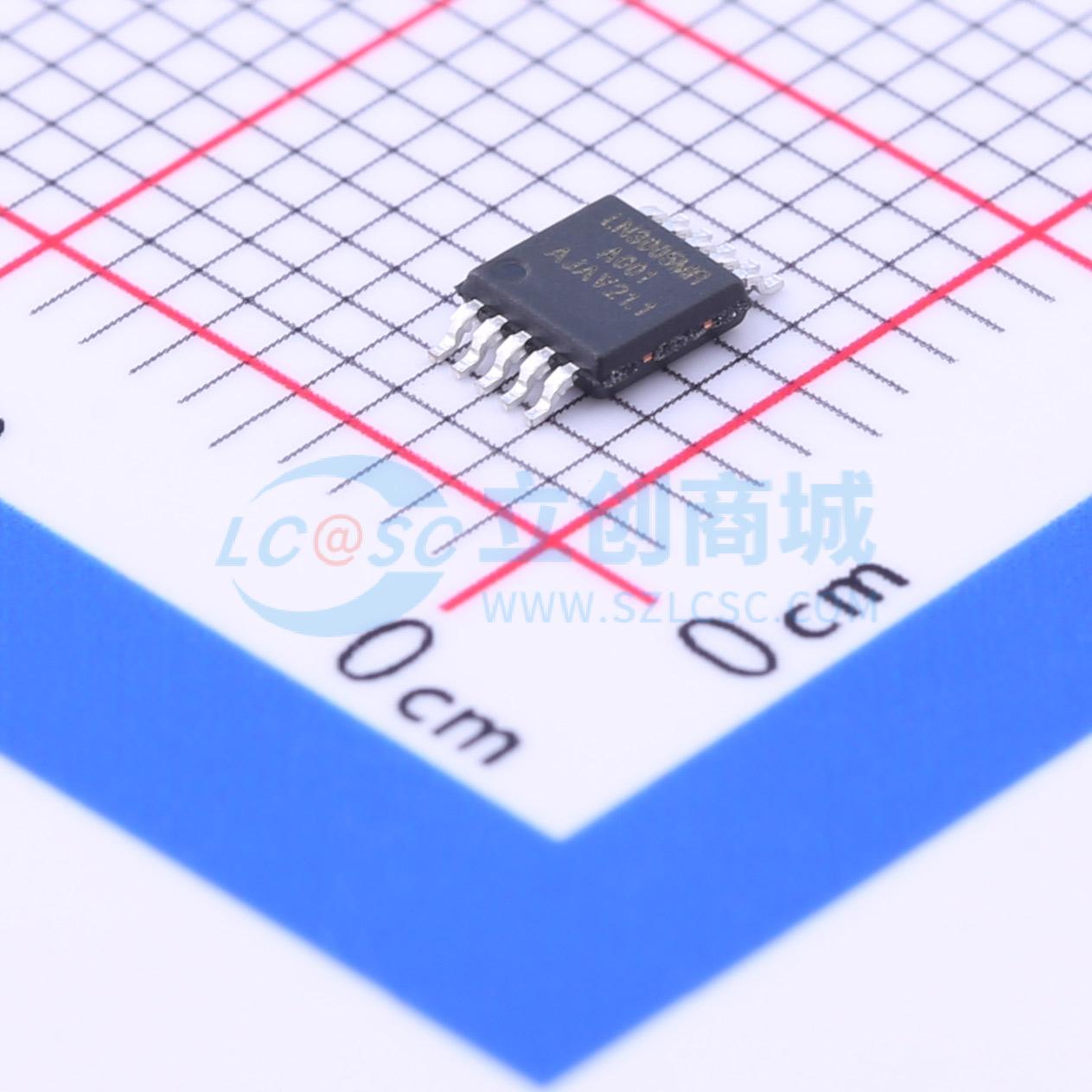

温馨提醒：图片仅供参考，商品以实物为准
LN3005MR-G
超低导通电阻、低电压双路单刀双掷模拟开关 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LN3005 是一款双路、低导通电阻、低电压、双向、单刀双掷（SPDT）CMOS 模拟开关，设计用于在 +1.8V 至 +5.5V 单电源下工作。目标应用包括可受益于低导通电阻（0.5 Ω）和快速开关速度（导通时间 = 16 ns，关断时间 = 15 ns）的电池供电设备。导通电阻曲线在整个模拟信号范围内非常平坦
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN3005MR-G
- 商品编号
- C236380
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 16ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 500mΩ | |
| 关闭时间(toff) | 15ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 380pF | |
| 带宽 | 30MHz |
应用领域
- 电池供电、手持和便携式设备
- 手机/移动电话
- 笔记本电脑、笔记本、掌上电脑
- 通信系统
- 采样保持电路
- 音频信号路由
- 音频和视频切换
- 便携式测试和测量设备
- 医疗设备
