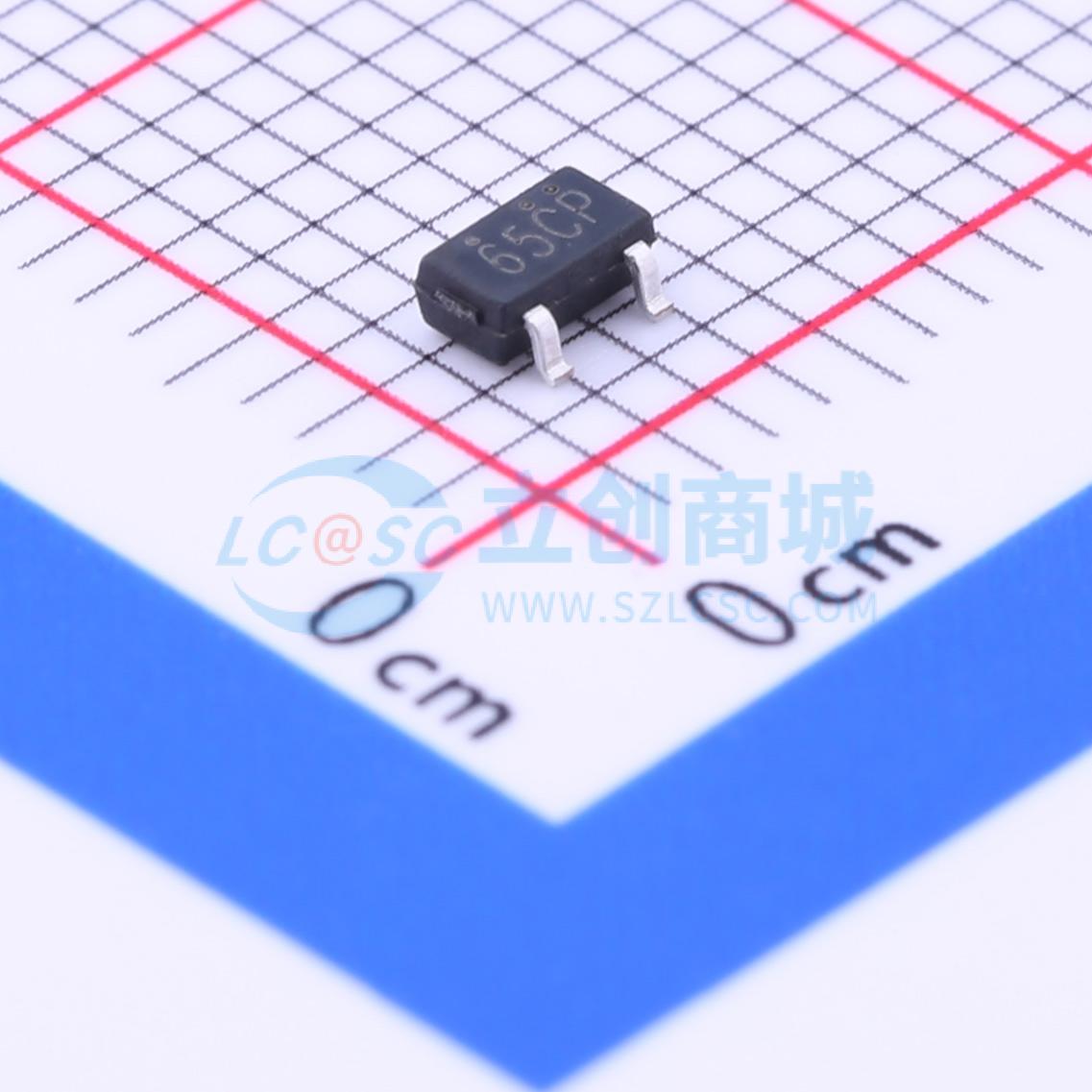

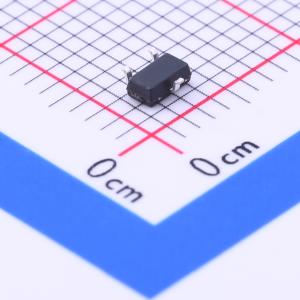

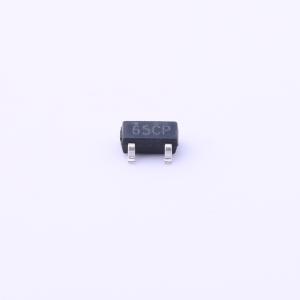

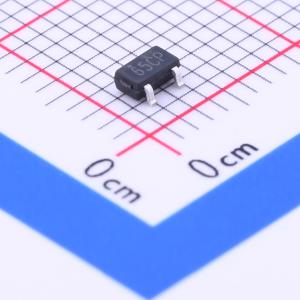

LN6206P132MR-G

低功耗、低压差、中等电流电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LN6206系列是精密、低功耗、高压正电压稳压器，采用CMOS和激光微调技术制造。该系列提供大电流，且压差非常小。LN6206由限流电路、驱动晶体管、精密基准电压源和误差校正电路组成。
品牌名称: natlinear(南麟)
商品型号: LN6206P132MR-G
商品编号: C236394
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

LN6206系列是采用CMOS和激光微调技术制造的精密、低功耗、高电压正电压稳压器。该系列能以极低的压差提供大电流。LN6206由限流电路、驱动晶体管、精密参考电压和误差校正电路组成。该系列与低ESR陶瓷电容兼容。限流反馈电路还可作为输出限流和输出引脚的短路保护。输出电压可通过激光微调技术在内部设置，可在1.2V至5.0V范围内以100mV为增量进行选择。提供SOT - 89 - 3、SOT - 23 - 3和SOT23 - 3B封装。

商品特性

输出电压范围：1.2V至5.0V（以100mV为步长可选）
高精度可选：±1%或±2%
压差：50mA时为160mV（3.0V类型）
低功耗：2μA（典型值）
最大输出电流：250mA（Vin ≥ Vout + 1V）
内置过流保护和短路保护
小封装：SOT - 89 - 3、SOT - 23 - 3、SOT23 - 3B及其他所需封装

应用领域

电池供电设备
参考电压源
相机、摄像机
手机
通信工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	250mA
	电源纹波抑制比(PSRR)	40dB@(1kHz)

	属性	参数值
	压差	240mV@(50mA)
	静态电流(Iq)	2uA
	特性	过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
