温馨提醒：图片仅供参考，商品以实物为准

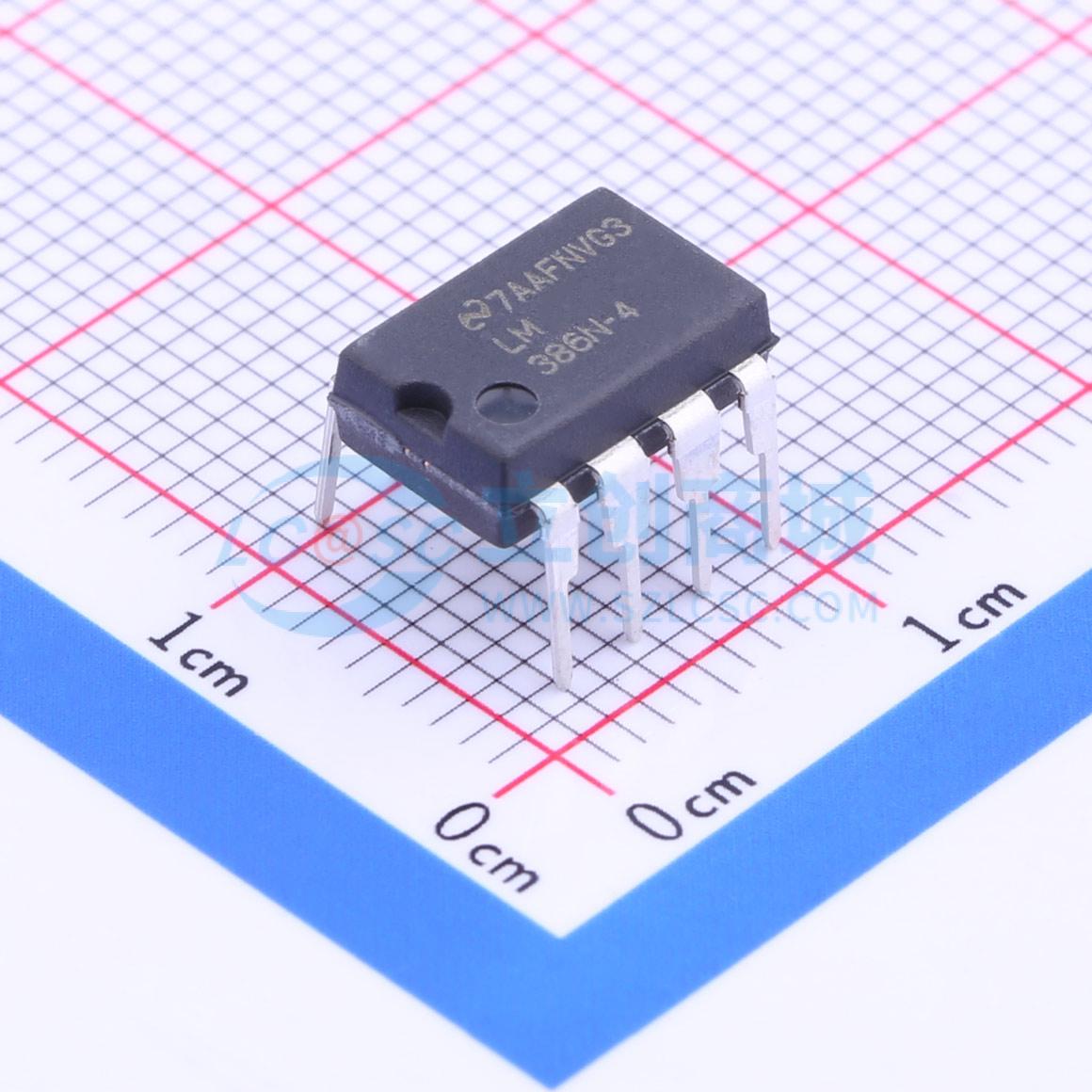

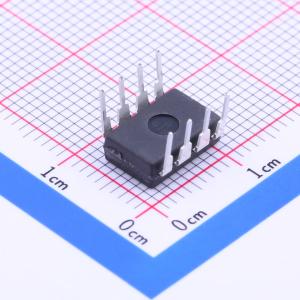

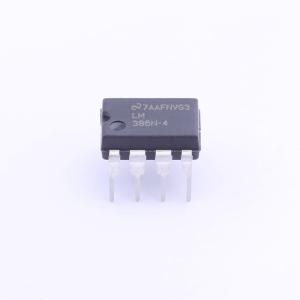

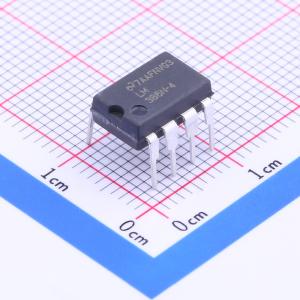

LM386N-4/NOPB
1W单声道AB类音频功率放大器
- 描述
- LM386 700mW 单声道、5V 至 18V 电源电压、模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM386N-4/NOPB
- 商品编号
- C194458
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1Wx1@32Ω | |
| 工作电压 | 5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 4mA | |
| 工作温度 | 0℃~+70℃ | |
| 电源纹波抑制比(PSRR) | 50dB |
商品概述
LM386M - 1和LM386MX - 1是为低压消费类应用设计的功率放大器。其增益内部设定为20，以减少外部元件数量，但在引脚1和8之间添加一个外部电阻和电容，可将增益提高到20至200之间的任意值。 输入以地为参考，而输出会自动偏置到电源电压的一半。当使用6V电源供电时，静态功耗仅为24mW，这使得LM386M - 1和LM386MX - 1非常适合电池供电应用。 LM386是一款单声道低压放大器，可用于多种应用。它可以驱动4Ω至32Ω的负载。增益内部设定为20，但通过在引脚1和8之间放置一个电阻和电容，可将增益从20修改到200。该器件有PDIP、SOIC和VSSOP三种不同的8引脚封装，以适应不同的应用。
商品特性
- 电池供电
- 最少的外部元件
- 宽电源电压范围：4V - 12V或5V - 18V
- 低静态电流消耗：4mA
- 电压增益从20到200
- 以地为参考的输入
- 自居中输出静态电压
- 低失真：0.2%（AV = 20，VS = 6V，RL = 8Ω，P0 = 125mW，f = 1kHz）
- 提供8引脚MSOP封装
应用领域
- AM - FM收音机放大器
- 便携式磁带播放器放大器
- 对讲机
- 电视音响系统
- 线路驱动器
- 超声波驱动器
- 小型伺服驱动器
- 电源转换器
