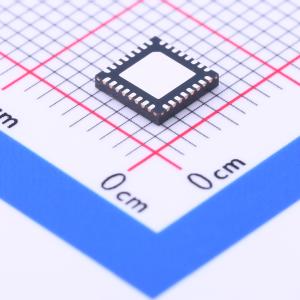

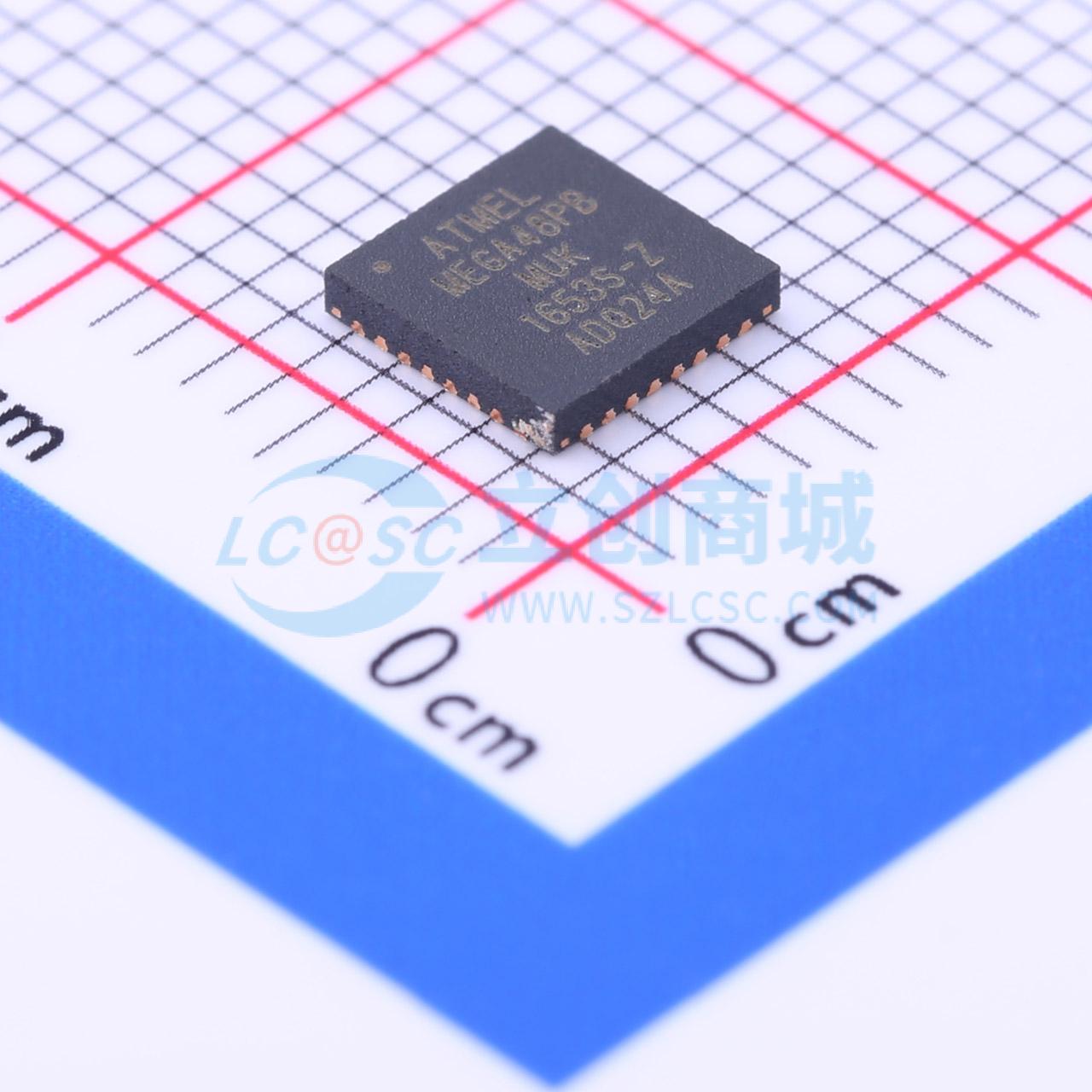

ATMEGA48PB-MU

AVR内核结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统CISC微控制器快十倍的吞吐量。

ATmega48PB/88PB/168PB提供了以下特性：具有读写同步功能的4/8/16K字节系统内可编程闪存、256/512/512字节EEPROM、512/1K/1K字节SRAM、27个通用I/O线、32个通用工作寄存器、三个带比较模式的灵活定时器/计数器、内部和外部中断、一个串行可编程USART、面向字节的2线串行接口(I²C)、一个SPI串行端口、一个6通道10位ADC（TQFP和VFQFN封装中有8个通道）、带有内部振荡器的可编程看门狗定时器，以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、USART、2线串行接口、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU及所有I/O模块（除了异步定时器和ADC）的运行，以减少ADC转换期间的开关噪声。待机模式下，晶体/谐振器振荡器运行而设备其余部分休眠。这使得快速启动与低功耗相结合成为可能。

它提供QTouch 库，用于将电容触摸按钮、滑块和轮的功能嵌入到AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应，并包括完全去抖动的触摸键报告，还包括相邻键抑制(AKS)技术，确保对按键事件无歧义检测。易于使用的QTouch Composer允许程序员探索、开发和调试他们的触摸应用。

该设备采用高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序到应用Flash存储器中。当应用Flash部分更新时，Boot Flash部分中的软件将继续运行，提供真正的读写同步操作。通过在一个单片芯片上结合8位RISC CPU与系统内自编程Flash，ATmega48PB/88PB/168PB是一个功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48PB/88PB/168PB得到了一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器和评估套件。

• 高级RISC架构

  • 131条指令 - 大多数单时钟周期执行
  • 32x8通用工作寄存器
  • 完全静态操作
  • 在20MHz时最高20MIPS吞吐量
  • 片上2周期乘法器

• 高耐久非易失性存储段

  • 4/8/16KBytes的在系统自编程Flash程序存储器
  • 256/512/512Bytes EEPROM
  • 512/1K/1KBytes内部SRAM
  • 写/擦除次数：Flash 10,000次，EEPROM 100,000次
  • 数据保持时间：85℃下20年，25℃下100年
  • 可选引导代码段，带独立锁位
  • 通过片上引导程序进行在系统编程
  • 真正的读写同时（Rww）操作
  • 软件安全编程锁

• QTouch库支持

  • 电容触摸按钮、滑块和滚轮
  • QTouch和QMatrix采集
  • 最多64个感测通道

• 外设特性

  • 两个8位定时器/计数器（TC），带独立预分频器和比较模式
  • 16位定时器/计数器，带独立预分频器、比较模式和捕获模式
  • 带独立振荡器的实时时钟（RTC）
  • 六个脉宽调制（PwM）通道
  • 8通道10位模数转换器（ADC），带温度测量
  • 可编程串行USART，带帧开始检测
  • 主/从串行接口（SPI）
  • 字节导向的两线串行接口（TwI），兼容Philips I2C
  • 带独立片上振荡器的可编程看门狗定时器（wDT）
  • 片上模拟比较器（AC）
  • 引脚变化中断和唤醒
  • 256通道电容触摸和接近感应

• 特殊微控制器特性

  • 上电复位（POR）和可编程掉电检测（BOD）
  • 内部校准振荡器
  • 外部和内部中断源
  • 六种睡眠模式：空闲、ADC降噪、节能、掉电、待机和扩展待机
  • 唯一设备ID

• I/O

  • 27个可编程I/O引脚

• 封装

  • 32-pin TQFP, VFQFN

• 工作电压

  • 1.8V - 5.5V

• 温度范围

  • -40℃至105℃

• 速度等级

  • 1.8-5.5V时0-4MHz
  • 2.7-5.5V时0-10MHz
  • 4.5-5.5V时0-20MHz

• 功耗（1MHz, 1.8V, 25℃）

  • 活动模式：0.35mA
  • 掉电模式：0.23µA
  • 节能模式：<1.4µA（包括32kHz RTC）
