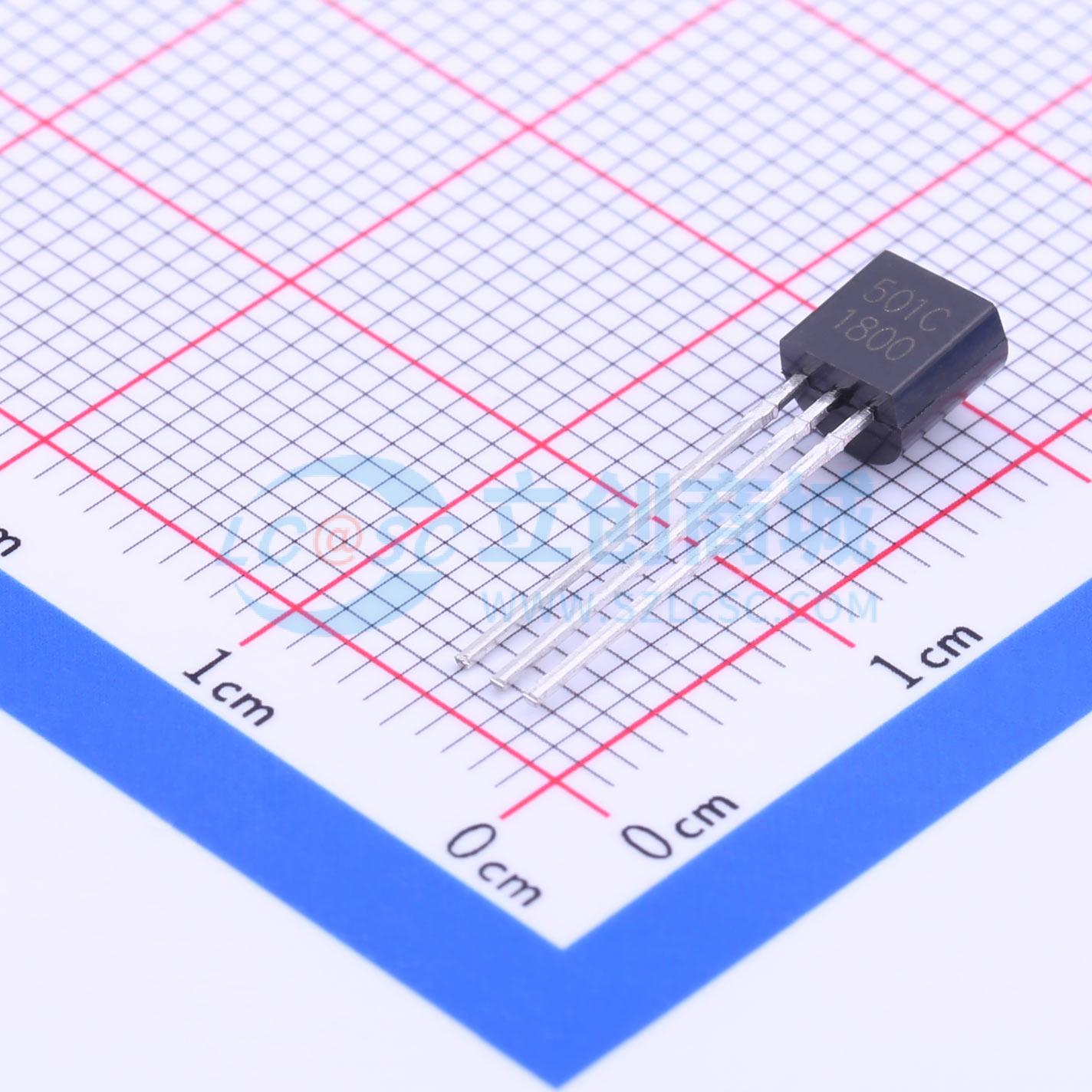

QX2303L50TO
PFM升压DC-DC转换器
- 描述
- QX2303系列是PFM升压DC-DC转换器,具有高效率、低纹波和高工作频率。该系列需要四个外部组件即可实现升压转换,适用于一到四节电池设备应用。输出电压范围为2.5V至5.0V,最大输出电流为300mA,最大工作频率为300KHz。
- 品牌名称
- 泉芯
- 商品型号
- QX2303L50TO
- 商品编号
- C236066
- 商品封装
- TO-92-3
- 包装方式
- 袋装
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 700mV~5V | |
| 输出电压 | 5V | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
QX2303系列是具有高效率、低纹波和高工作频率的PFM升压型DC-DC转换器。QX2303系列仅需四个外部元件，即可将低输入电池电压升压转换为所需电压，适用于一至四节电池的应用场景。 QX2303系列采用低功耗、高性能的基准电路，并在制造过程中运用微调技术，确保输出电压的高精度和低温度漂移。输出电压精度优于±2.5%，最高效率达89%。 QX2303系列有四种封装类型：SOT23、SOT23 - 5、SOT89 - 3和TO - 92。对于SOT23 - 5封装，提供了一个使能引脚“EN”，可控制转换器的工作状态。当EN为低电平时，转换器进入节能模式，将功耗降至最低。 QX2303系列是采用升压结构和PFM控制模式的升压型DC-DC转换器。 QX2303系列仅需一个电感器、一个肖特基二极管、一个输入电容和一个输出电容，即可提供2.5~5.0V的低噪声输出电压。 该转换器内置多个功能模块，包括输出电压反馈与微调网络、启动电路、振荡器、基准电压电路、PFM控制器、过流保护和功率MOS管。 QX2303的核心电路是PFM控制器。该模块根据输入电压、负载信号和电流信号控制功率MOS管，以提供恒定的输出电压。在PFM控制系统中，振荡频率和脉冲宽度固定，通过根据输入/输出电压比和负载控制功率MOS管在一个振荡周期内的导通时间，实现稳定的输出电压。 振荡器提供参考振荡频率和固定脉冲宽度。基准电压电路提供稳定的基准电压。采用内部微调技术，输出电压精度可达±2.5%。基准电压电路采用温度补偿技术，输出电压的温度漂移小于100ppm/℃。高增益误差放大器确保在不同输入电压和负载电流下输出电压的稳定。为降低输出电压的纹波和噪声，误差放大器采用响应迅速的施密特比较器结构。 电感器和肖特基二极管会显著影响转换效率，电容和电感器会影响输出电压的纹波，因此选择合适的电感器、电容和肖特基二极管可获得高转换效率、低纹波和低噪声。
商品特性
- 最高工作频率300KHz
- 输出电压2.5V至5.0V，步进0.1V
- 低启动电压：1mA时为0.8V
- 输出电压精度±2.5%
- 最高效率达89%
- 输出电流：输入2.5V、输出3.3V时为300mA
- 低纹波和低噪声
- 仅需四个外部元件
应用领域
- 一至三节电池设备
- LED灯、LED手电筒
- 便携式仪器，如电子词典、录像机、个人数字助理等
