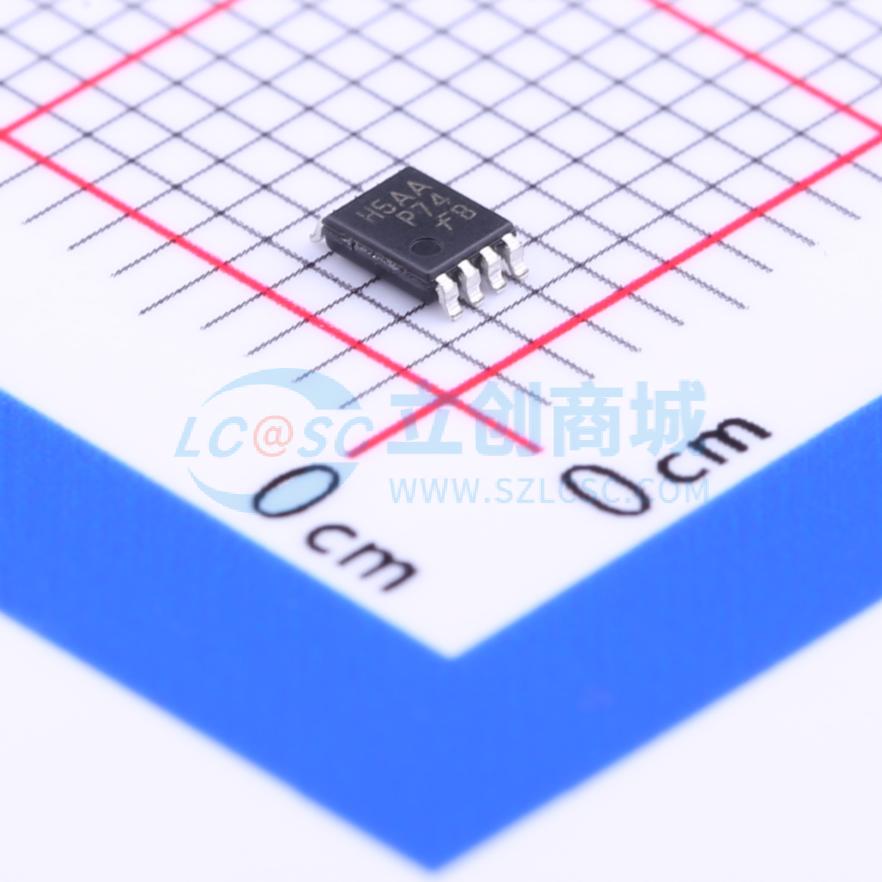

温馨提醒：图片仅供参考，商品以实物为准
NC7SP74K8X
NC7SP74K8X
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7SP74 是安森美半导体 TinyLogic 超低功耗 (ULP) 系列的一款单 D 型 CMOS 触发器，具有预置和清除功能。此产品适用于电池寿命至关重要的应用，在 0.9V 至 3.6V 的 VCC 运行范围内具有超低功耗。内部电路由一个最小的逆变器级组成，其中包括输出缓冲器，可实现超低静态和动态功耗。NC7SP74 具有较低的驱动要求，其独特的设计可实现优化的功耗和速度，采用先进的 CMOS 工艺制造，可实现最佳速度运行，同时保持极低的 CMOS 功耗。应用到 D 输入的信号电平在 CLK 脉冲正向转换期间传输到 Q 输出。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SP74K8X
- 商品编号
- C232787
- 商品封装
- VFSOP-8-2.3mm
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 900mV~3.6V | |
| 时钟频率(fc) | 150MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 8ns@3.3V,30pF | |
| 系列 | 7SP系列 | |
| 灌电流(IOL) | 2.6mA | |
| 拉电流(IOH) | 2.6mA | |
| 静态电流(Iq) | 900nA | |
| 输入电容 | 2pF | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 是来自Fairchild超低功耗（ULP）系列TinyLogic的单D型CMOS触发器，带有预置和清除功能
- 适用于电池寿命至关重要的应用，在0.9V至3.6V的VCC工作范围内设计为超低功耗
- 内部电路由最少的反相器级（包括输出缓冲器）组成，以实现超低静态和动态功率
- 针对较低驱动要求，专门设计用于优化功率和速度，并采用先进的CMOS技术制造，以实现同类最佳的速度操作，同时保持极低的CMOS功耗
- 节省空间的US8表面贴装封装
- MicroPak无铅无引脚封装
- 0.9V至3.6V VCC电源操作
- 3.6V过压容限，在VCC为0.9V至3.6V时的I/O
