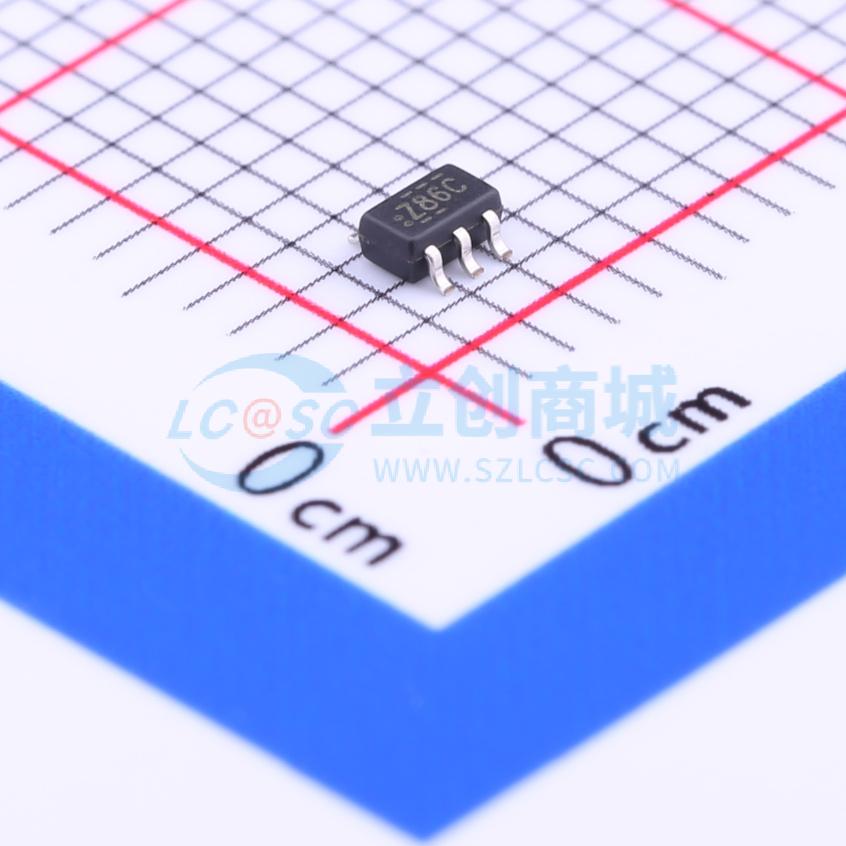

温馨提醒：图片仅供参考，商品以实物为准
NC7SZ86P5X
TinyLogic UHS双输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7SZ86 是一款两输入 OR 专用单门极，属于安森美半导体的 TinyLogic 超高速系列。该器件使用先进的 CMOS 技术制造，可实现超高速和高输出驱动，同时可在非常宽的 VCC 运行范围内保持低静态功耗。该器件规定在 1.65 至 5.5V 的 VCC 运行范围内运行。当 VCC 为 0V 时，输入和输出为高阻抗。输入耐压达 6V，与 VCC 运行电压无关。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SZ86P5X
- 商品编号
- C232792
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.55V；2.9V；1.29V；1.7V；4.4V；3.8V；1.9V；2.4V；2.3V；2.2V | |
| 输出低电平(VOL) | 300mV；400mV；550mV；100mV；240mV | |
| 系列 | 7SZ系列 | |
| 传播延迟(tpd) | 5.4ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
