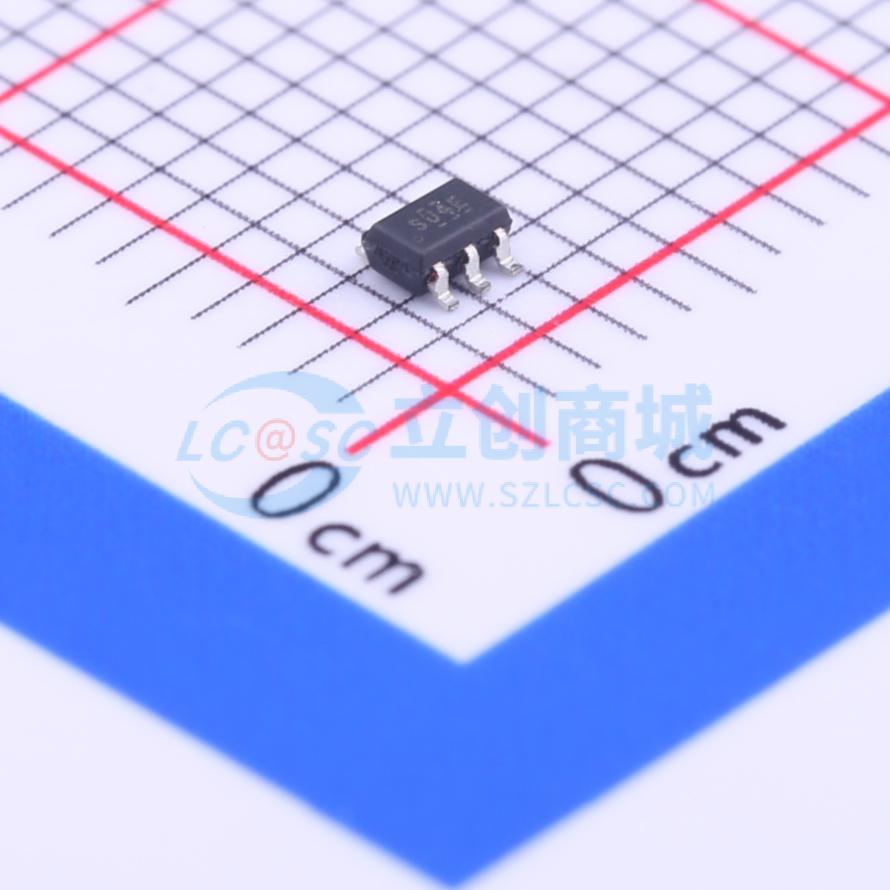

温馨提醒：图片仅供参考，商品以实物为准
NC7SU04P5X
单路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NC7SU04 是一款单路专用 CMOS 反相器。该反相器电路采用单级无缓冲级设计，便于在晶体振荡器应用中使用。它不适用于逻辑反相应用
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SU04P5X
- 商品编号
- C232813
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.7V~4.8V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 系列 | 7SU系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NC7SU04 是一种单路专用 CMOS 反相器。该反相器电路设计为单级无缓冲，以方便用于晶体振荡器应用。它不适用于逻辑反相应用。先进的硅栅 CMOS 制造工艺确保了在宽 VCC 范围内的高速和低功耗电路运行。ESD 保护二极管固有地保护输入和输出相对于 VCC 和 GND 引脚。
- 节省空间的 SOT23 或 SC70 5 引脚封装
- 超小型 MicroPak 无引线封装
- 无缓冲，适用于晶体振荡器应用
- 低静态功耗；ICC < 1 μA
- 平衡输出驱动；2 mA |OL|, -2 mA |OH|
- 宽 VCC 工作范围；2V–6V
- 平衡传播延迟
- 指定用于 3V 操作
