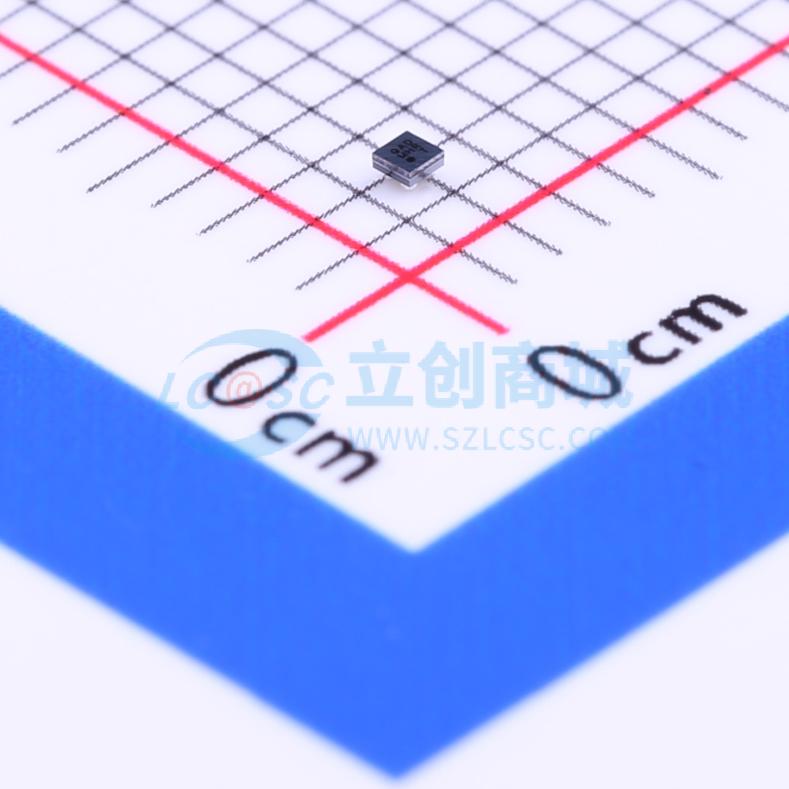

温馨提醒：图片仅供参考，商品以实物为准
FPF1204UCX
超小型、压摆率可控负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FPF 1203 / 03L / 04 是超小型集成式 IntelliMAX 负载开关，具备集成 P 沟道开关和模拟控制功能。集成的压摆率控制可防止浪涌电流以及由此导致的电源轨上出现过大的电压降。输入电压范围为 1.2 V 至 5.5 V，可为便携式和消费类产品中的后调节电源轨提供电源断开功能
- 品牌名称
- onsemi(安森美)
- 商品型号
- FPF1204UCX
- 商品编号
- C232816
- 商品封装
- WLCSP-4(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.2A | |
| 工作电压 | 1.2V~5.5V | |
| 导通电阻 | 45mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
FPF 1203 / 03L / 04 是超小型集成式 IntelliMAX 负载开关，具备集成 P 沟道开关和模拟控制功能。集成的压摆率控制可防止浪涌电流以及由此导致的电源轨上出现过大的电压降。输入电压范围为 1.2 V 至 5.5 V，可为便携式和消费类产品中的后级稳压电源轨提供电源断开功能。低关断电流使电源设计能够满足待机和关机功耗要求。 FPF120x 由一个逻辑输入（ON 引脚）控制，该引脚与现场可编程门阵列（FPGA）嵌入式处理器上的标准 CMOS GPIO 电路兼容。FPF120x 采用 0.76 mm x 0.76 mm 的 4 凸点 WLCSP 封装。
商品特性
- 输入电压工作范围：1.2 V 至 5.5 V
- 典型导通电阻（RON）：
- 当 VIN = 5.5 V 时为 45 mΩ
- 当 VIN = 3.3 V 时为 55 mΩ
- 当 VIN = 1.8 V 时为 90 mΩ
- 当 VIN = 1.2 V 时为 185 mΩ
- 压摆率控制，上升时间（tR）：100 s
- FPF1204 具备输出放电功能
- 低静态电流 < 1.5 μA
- ESD 保护：人体模型（HBM）高于 7 kV，充电器件模型（CDM）高于 2 kV
- 与 GPIO / CMOS 兼容的使能电路
- 4 凸点，0.76 mm x 0.76 mm WLCSP 封装，间距 0.4 mm
- 这些器件为无铅器件
应用领域
- 移动设备和智能手机
- 便携式媒体设备
- 平板电脑
- 高级笔记本电脑、超移动个人计算机（UMPC）、移动互联网设备（MID）
- 便携式医疗设备
- GPS 和导航设备
