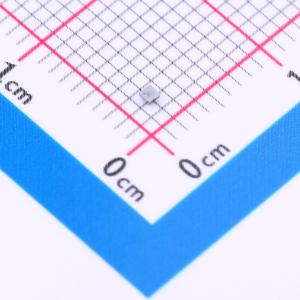

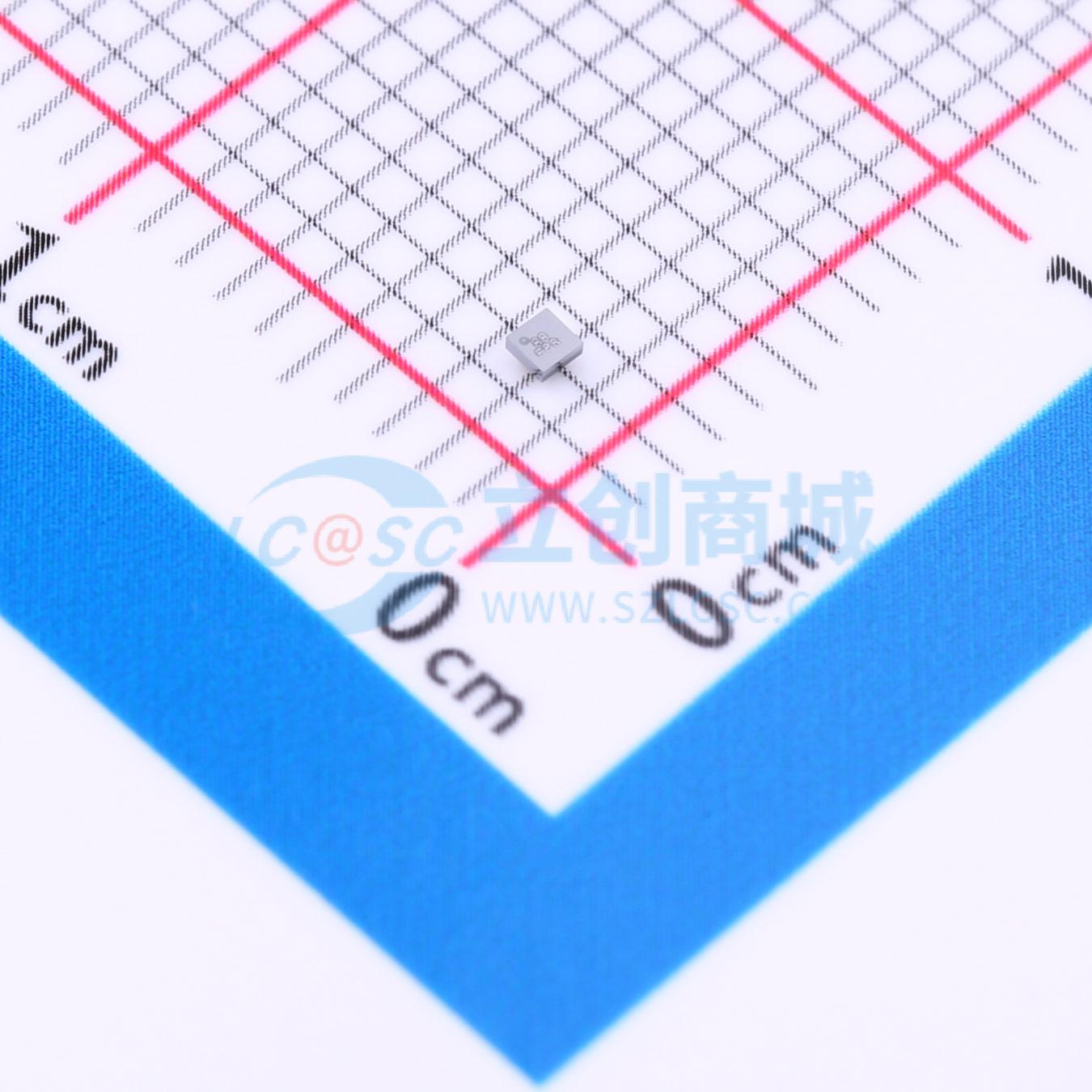

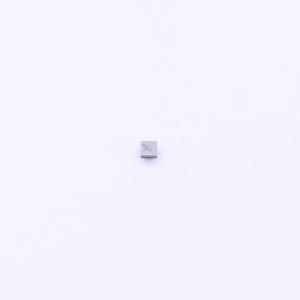

NCP335FCT2G实物图
  • NCP335FCT2G商品缩略图
  • NCP335FCT2G商品缩略图
  • NCP335FCT2G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCP335FCT2G

具备自动放电路径的2A超小型可控负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCP334 和 NCP335 为极低导通电阻 MOSFET,通过外部逻辑引脚控制,可优化电池寿命和便携式设备自治。由于使用 PMOS 结构实现的电流耗量优化,不使用时绝缘了电池上联接的集成电路,消除了漏电流。NCP335 版本中提供了输出放电路径。
品牌名称
onsemi(安森美)
商品型号
NCP335FCT2G
商品编号
C233197
商品封装
WLCSP-4(1x1)​
包装方式
编带
商品毛重
0.08克(g)

商品参数

属性参数值
商品目录功率电子开关
类型高侧开关
通道数1
输入控制逻辑高电平有效
属性参数值
最大连续电流2A
工作电压1.2V~5.5V
导通电阻38Ω
工作温度-40℃~+125℃

商品概述

NCP334和NCP335是由外部逻辑引脚控制的低导通电阻MOSFET,可以优化电池寿命和便携设备的自主性。实际上,由于采用了PMOS结构进行电流消耗优化,在不使用时通过隔离连接到电池上的IC来消除漏电流。NCP335还内置了输出放电路径,以消除输出轨上的残余电压。该产品提供宽输入电压范围(1.2V至5.5V),并采用非常小的0.96 x 0.96 mm WLCSP4封装,引脚间距为0.5 mm。

商品特性

  • 1.2 V - 5.5 V 工作范围
  • 3.3 V 下 47 mΩ P MOSFET
  • 直流电流高达 2 A
  • 输出自动放电 (NCP335)
  • 高电平有效的 EN 引脚
  • WLCSP4 0.96 x 0.96 mm
  • ESD 等级:4 kV 人体模型,2 kV CDM,250 V 机械模型
  • 这些是无铅器件

应用领域

  • 手机
  • 平板电脑
  • 数码相机
  • GPS
  • 便携设备

数据手册PDF
