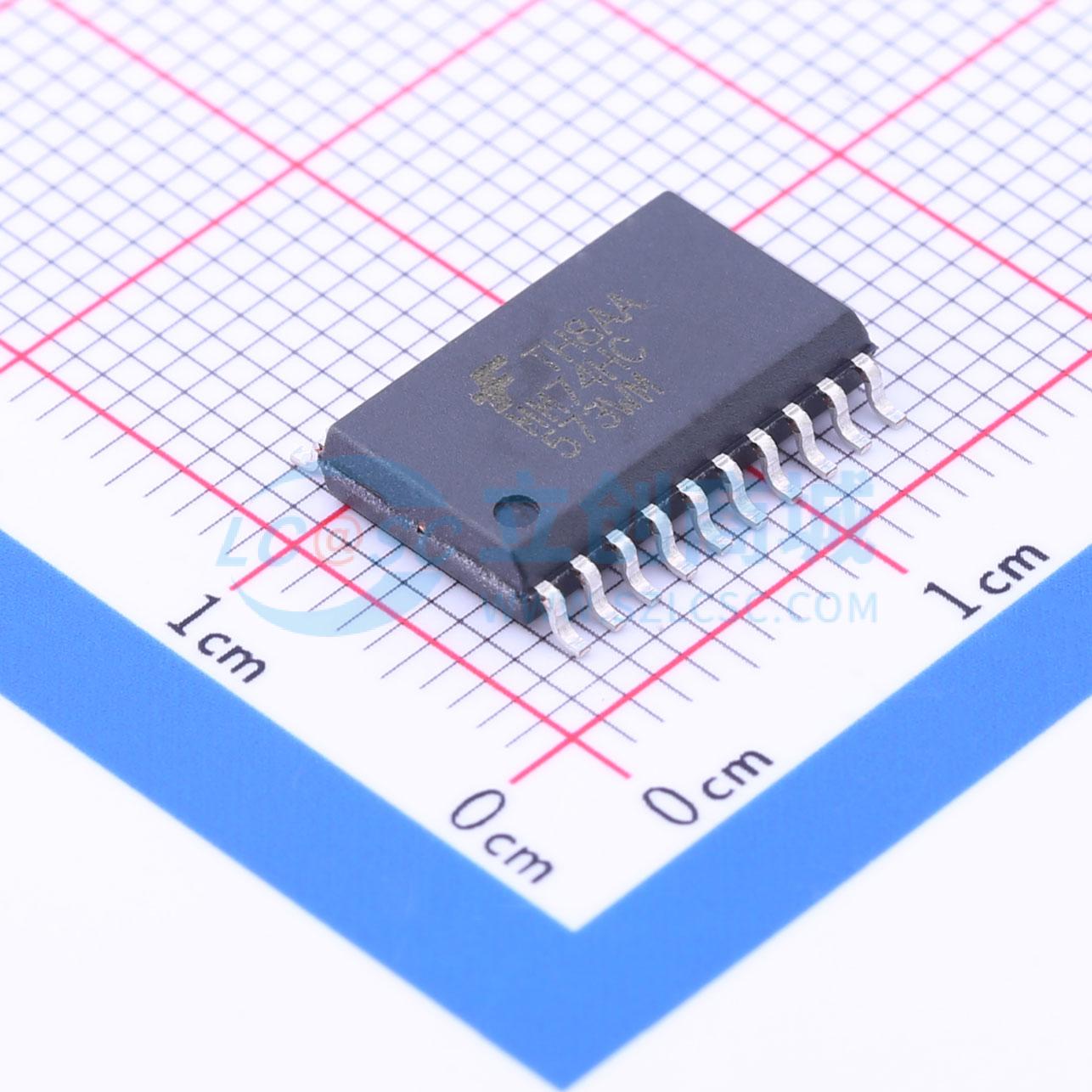

温馨提醒：图片仅供参考，商品以实物为准
MM74HC573WMX
三态输出D型锁存器
- 描述
- 高速度的八进制 D 型锁存器采用先进的硅栅 P 阱 CMOS 技术。它们拥有标准 CMOS 集成电路的高抗噪性和低功耗，以及驱动 15 个 LS-TTL 负载的能力。由于具有大输出驱动能力和三态特性，这些器件非常适合在总线系统中与总线线路接口。当锁存使能 (LE) 输入为高电平时，Q 输出将跟随 D 输入
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HC573WMX
- 商品编号
- C232805
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 7.8mA | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 15ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 15ns | |
| 保持时间 | 5ns | |
| 静态电流(Iq) | 80uA |
商品特性
- 该MM74HC573高速八进制D型锁存器采用先进的硅栅P阱CMOS技术。它们拥有标准CMOS集成电路的高抗噪性和低功耗，以及驱动15个LS-TTL负载的能力。由于大输出驱动能力和三态特性，这些器件非常适合在总线组织系统中与总线线路接口。
- 当锁存使能（LE）输入为高电平时，Q输出将跟随D输入。当锁存使能变为低电平时，D输入处的数据将保留在输出端，直到锁存使能再次变为高电平。当向输出控制OC输入施加高逻辑电平时，所有输出都将进入高阻抗状态，无论其他输入处存在什么信号以及存储元件的状态如何。
- 74HC逻辑系列在速度、功能和引脚排列上与标准74LS逻辑系列兼容。所有输入都通过内部二极管钳位到VCC和地来防止因静电放电而损坏。
- 典型传播延迟：18 ns
- 宽工作电压范围：2至6 V
- 低输入电流：最大1 μA
- 低静态电流：最大80 μA（74HC系列）
- 与面向总线的系统兼容
- 输出驱动能力：15个LS-TTL负载
