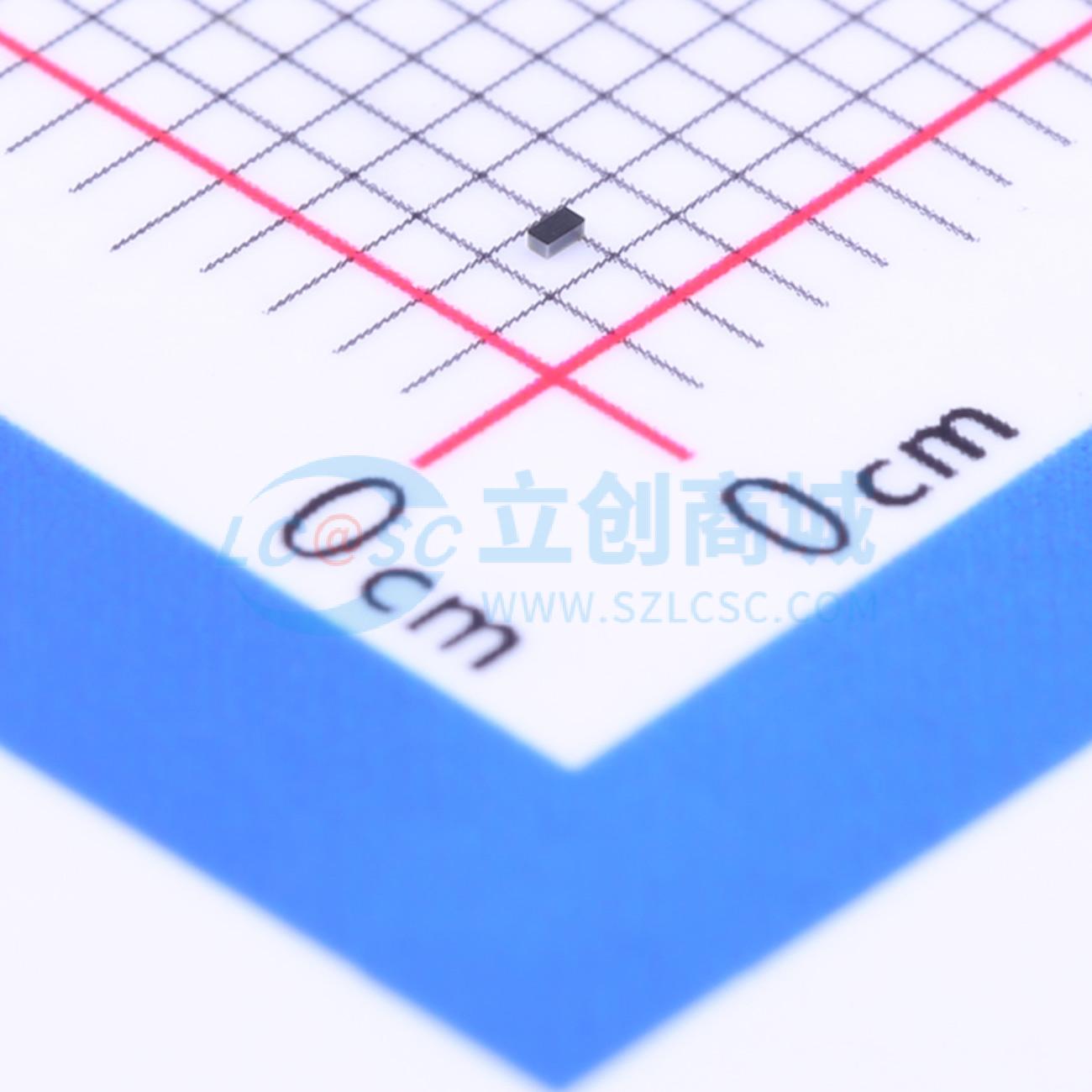

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP0541Z.TFT
双向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP0541Z.TFT
- 商品编号
- C193630
- 商品封装
- 0201
- 包装方式
- -
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W@8/20us | |
| 击穿电压 | 8.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 3nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 6.5pF |
商品概述
μClamp TVS二极管旨在保护敏感电子设备免受因静电放电（ESD）造成的损坏或闭锁。它专为替代手机、笔记本电脑等便携式应用以及其他便携式电子设备中0201尺寸的多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流。该器件具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。 μClamp0541Z采用2引脚SLP0603P2X3封装。尺寸为0.6×0.3 mm，标称高度仅为0.25 mm。引脚采用无铅镍金镀层。每个器件可保护一条工作电压为5伏的线路。这使设计人员在不适合使用阵列的应用中能够灵活地保护单条线路。小尺寸和高ESD浪涌能力的结合使其非常适合用于手机、数码相机和MP3播放器等便携式应用。
商品特性
- 高ESD耐受电压：根据IEC 61000 - 4 - 2标准，接触/空气放电为±17kV
- 根据IEC 61000 - 4 - 2 4级标准，能够承受超过1000次ESD冲击
- 超小0201封装
- 保护一条数据或电源线
- 低反向电流：典型值<10nA（VR = 5V）
- 工作电压：±5V
- 低电容：典型值6.5pF
- 固态硅雪崩技术
应用领域
-手机及配件-按键、侧键、音频端口-便携式仪器-数字线路-平板电脑
