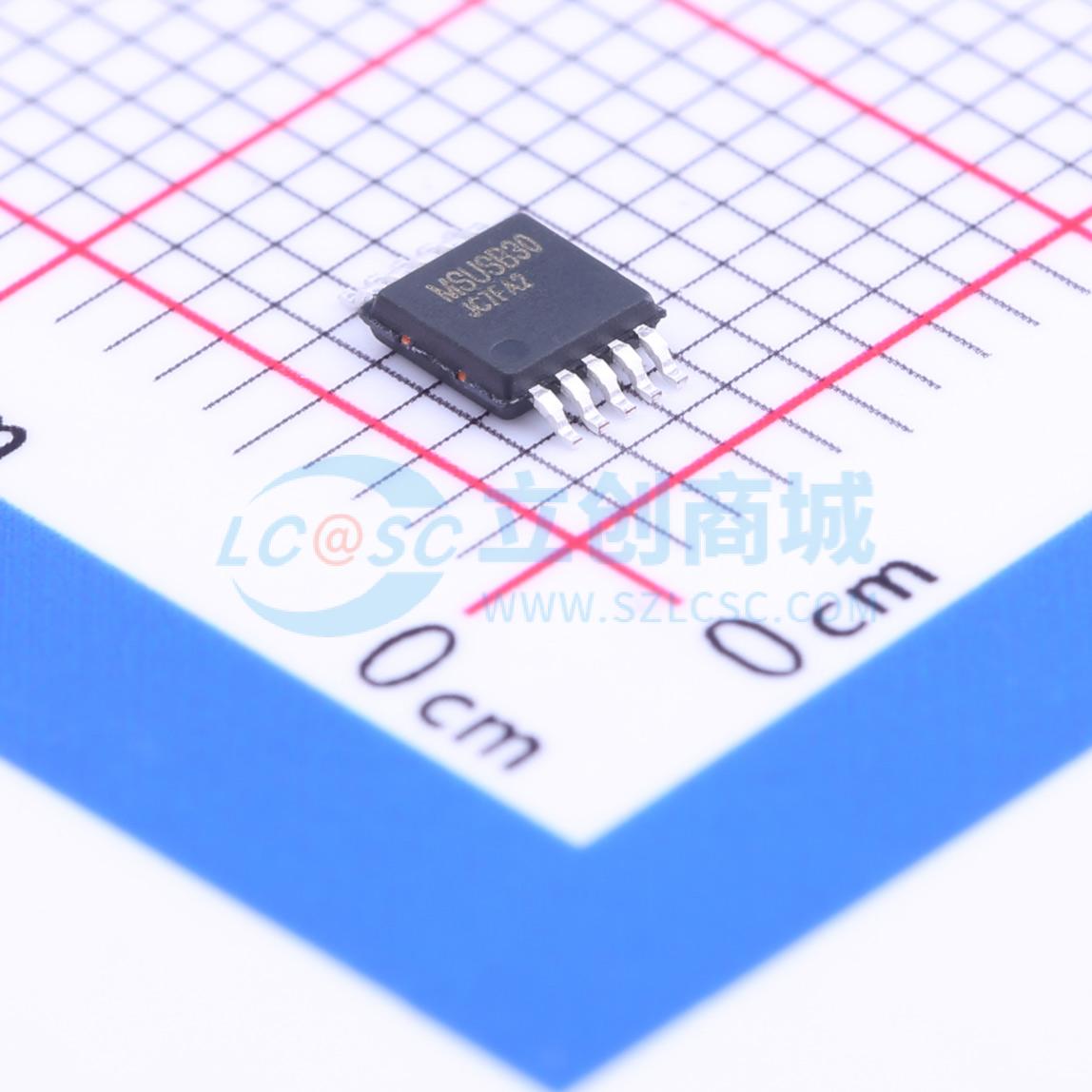

温馨提醒：图片仅供参考，商品以实物为准
MSUSB30
高速USB2.0双刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速 USB2.0 双刀双掷模拟开关
- 品牌名称
- 杭州瑞盟
- 商品型号
- MSUSB30
- 商品编号
- C231929
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.134克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 导通电阻(Ron) | 4.5Ω | |
| 工作电压 | 1.8V~4.3V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 10ns | |
| 关闭时间(toff) | 22ns | |
| 带宽 | 550MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 300ps | |
| 功能特性 | 故障保护 |
商品概述
MSUSB30/MSUSB30N 是一款高速、低功耗双刀双掷 USB 模拟开关芯片，其工作电压范围为 +1.8V 至 +5.5V。该器件具有低码间偏移、高通道噪声隔离度和宽带宽的特性。其应用范围包括具备 USB2.0 接口的手持设备和消费电子产品，例如手机、数码相机和笔记本电脑。
商品特性
- 在 3V 电压下，导通电阻典型值为 4.5Ω
- 码间偏移典型值为 50ps
- 低工作电压范围：+1.8V 至 +5.5V
- 开关速度快：开启时间为 10ns，关断时间为 22ns
- 在 250MHz 频率下，串扰为 -41dB
- 在 250MHz 频率下，通道隔离度为 -41dB
- 轨对轨输入、输出工作范围
- 工业级温度范围
- 提供 MSOP10 和 QFNWB10 封装
应用领域
- 工业自动化
- 过程控制
- 运动控制
- 手持设备
