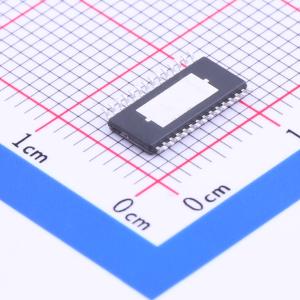

温馨提醒：图片仅供参考，商品以实物为准

MS8844

2.5A 36V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四个独立半桥，大电流，带过流保护
品牌名称: 杭州瑞盟
商品型号: MS8844
商品编号: C231943
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

MS8844提供四个可独立控制的半H桥驱动器。可被用于驱动直流电机，一个步进电机，4个螺线圈或者其他负载。每个输出驱动器通道包含采用半H桥配置的N通道功率MOSFET。可提供每个通道输入的单独控制。在采用分离电源供电时，逻辑输入和nFAULT输出的参考地设置为一个单独的地脚。 MS8844在半H桥的每个通道上提高达2.5A峰值电流或者1.75A均方根输出电流。该芯片具有过流保护，短路保护，欠压保护以及过温保护功能。采用28脚散热薄型小尺寸封装，封装为eTSSOP28。

商品特性

四个半H桥驱动器：可用来驱动四个螺线管，两个直流电机，一个步进电机，以及其他负载
独立半桥控制
用于低测电流检测引脚
功率管低导通电阻
24V，25°C下2.5A最大峰值电流
内置3.3V 10mA低压降稳压器(LDO)
8 - 36V电源电压范围
输出端可以并联使用带散热片的表面贴片封装

应用领域

纺织机械
消费类产品
办公自动化设备
工厂自动化机器人

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8V~36V
	输出电流	1.75A

	属性	参数值
	集成开关	-
	导通电阻	240mΩ
	工作温度	-40℃~+150℃
