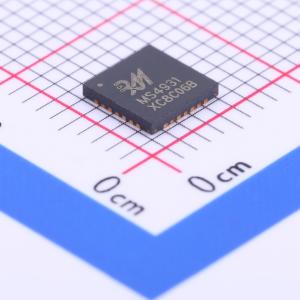

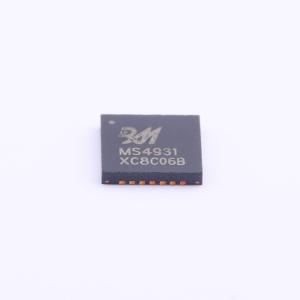

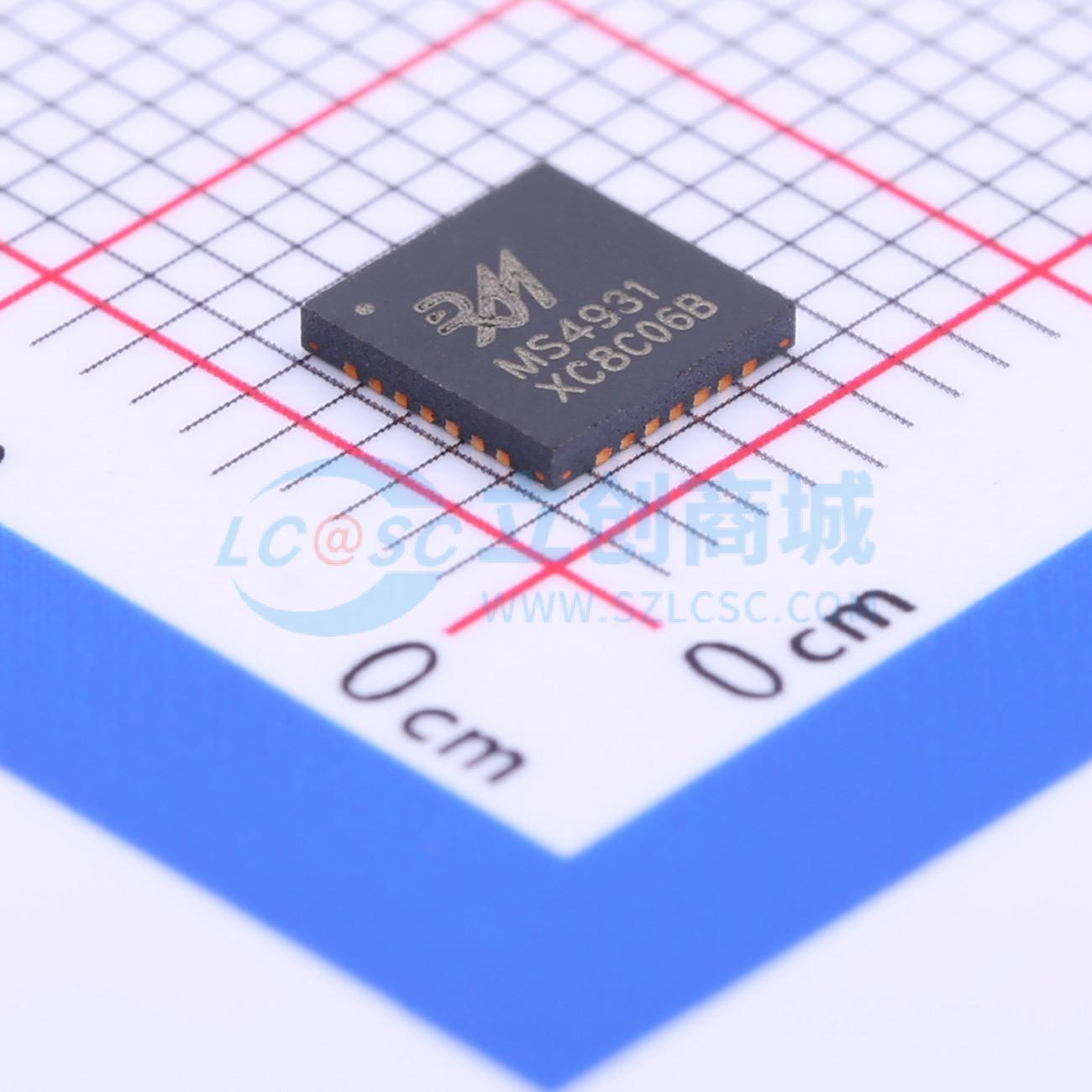

MS4931
36V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 三相有感方波BLDC预驱动有感，方波，外置mos
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS4931
- 商品编号
- C231944
- 商品封装
- VQFN-28-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~35V | |
| 静态电流(Iq) | 890uA | |
| 工作温度 | -20℃~+105℃ |
商品概述
MS4931为一款三相无刷电机的预驱动芯片，最高工作电压可达35V，能适用驱动宽范围的N沟功率MOSFET。 芯片具有堵转保护，过温保护，以及同步整流等功能。内部同步整流可以使得芯片处于衰减期时通过打开合适的功率管从而降低功耗。 MS4931提供使能、方向、刹车输入脚，用于控制电流，逻辑输入脚FG1和FG2可用于测量电机转动情况。 芯片工作温度范围 -20°C~105°C，采用28脚QFN封装。
商品特性
- 驱动3组共6个N型功率管同步整流
- 停机模式，低功耗
- 低压保护和过温保护
- HALL原件输入
- PWM控制电流，正、反转工作模式，可切换
- 死区时间保护
- FG输出
- 5V稳压输出
- 锁机检测保护
应用领域
- 激光打印器
- 复印机
- 电动工具
- 大型家电
- 监控摄像头
