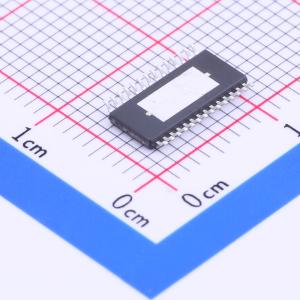

MS8313

2.5A 36V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三个独立半桥大电流驱动 MS8313提供三个可独立控制的半H桥驱动器。可被用于驱动螺线管或者其他负载，但它主要用于驱动一个三相无刷直流电机。每个输出驱动器通道包含采用半H桥配置的N通道功率MOSFET。
品牌名称: 杭州瑞盟
商品型号: MS8313
商品编号: C231942
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.4克(g)
立创商城设计参考: 无刷电机驱动-(3)25V~48V供电-(1)2A以内

商品参数

商品概述

MS8313提供三个可独立控制的半H桥驱动器。可被用于驱动螺线管或者其他负载，但它主要用于驱动一个三相无刷直流电机。每个输出驱动器通道包含采用半H桥配置的N通道功率MOSFET。这个设计将每个驱动器的接地端接至引脚，以在每个输出上进行电流检测。内置一个通用比较器，可用来做电流限制电路或者其他功能电路。 MS8313在半H桥的每个通道上提高达2.5A峰值电流或者1.75A均方根输出电流。该芯片具有过流保护，短路保护，欠压保护以及过温保护功能。采用28脚散热薄型小尺寸封装，封装为eTSSOP28。

商品特性

三个半H桥驱动器
驱动三相无刷直流电机
独立半桥控制
用于低测电流检测引脚
功率管低导通电阻
24V，25℃下2.5A最大峰值电流
内置比较器
内置3.3V 10mA低压降稳压器(LDO)
8 - 36V电源电压范围
带散热片的表面贴片封装

应用领域

HVAC电机
消费类产品
办公自动化设备
工厂自动化机器人

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	半桥数量	3
	输出电流	1.75A

	属性	参数值
	峰值电流	2.5A
	工作电压	-
	导通电阻	240mΩ
	工作温度	-40℃~+150℃
