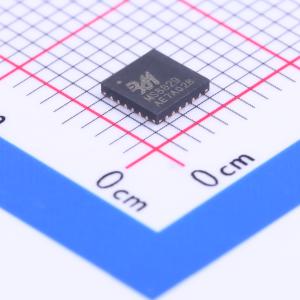

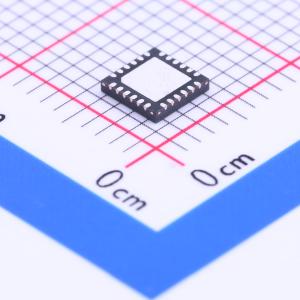

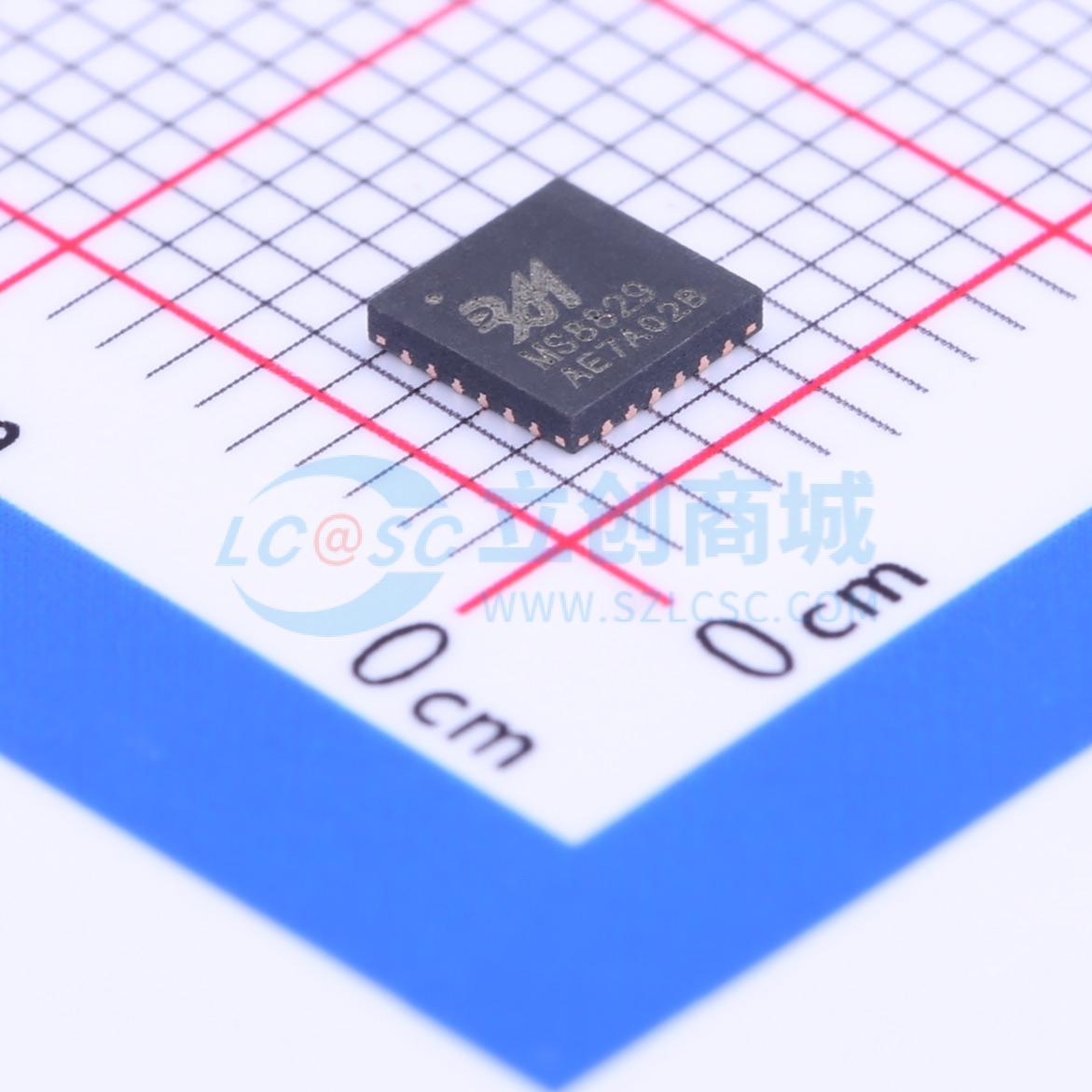

MS8829
1.5A 36V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 三相有感方波BLDC驱动有感，方波，FG输出
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS8829
- 商品编号
- C231941
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 输出电流 | 1.5A | |
| 工作电压 | 8V~35V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 470mΩ；600mΩ | |
| 静态电流(Iq) | 890uA | |
| 工作温度 | -40℃~+80℃ |
商品概述
MS8829为一款三相无刷电机的驱动芯片，最高工作电压可达35V，最大驱动电流1.5A。 芯片采用PWM脉冲驱动的方式来减少输出功耗，通过调节外部信号的占空比来调节电机的转速；芯片内置锁存型保护电路，可以在电机正常运转但HALL信号输入异常时起到保护芯片的作用。
商品特性
- Imax 1.5Ａ
- 低输出阻抗，上臂桥0.6Ω，下臂桥0.5Ω
- 使用直接PWM输入进行速度控制和同步整流
- 1 - HALL FG输出
- 锁存型CSD保护电路
- 正、反转工作模式，可切换
- stop模式下的节电功能
- 过温、过流保护以及低电压保护
- 5V稳压输出STAR/STOP电路（当电机关闭时进入 “急刹车（shortbrake）”）
应用领域
- 激光打印器
- 复印机
- 专用打印机
- 大型家电
- 监控摄像头
