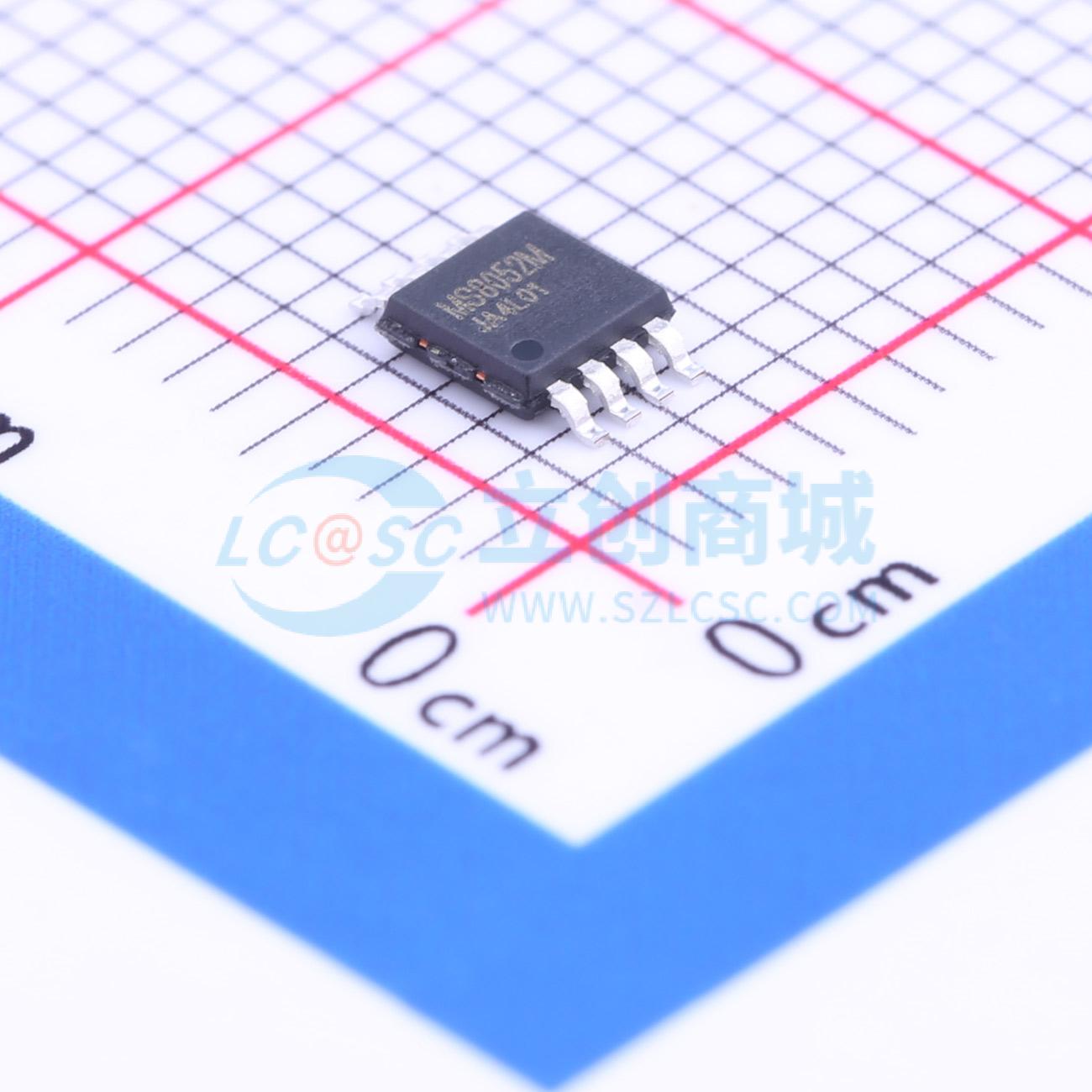

MS8052M
250MHz轨到轨输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS805x系列为轨到轨输出的电压反馈运算放大器，具有易用、低成本等特点。相比于典型的电流反馈放大器，在带宽和转换率有更大的优势，并同时具备宽的输入共模电压范围和大的输出电压摆幅，这使得该系列芯片可以在低至2.5V的单电源下使用。 该系列芯片拥有出色的整体性能，有250MHz (G = +1)的大带宽，0.1dB带宽达到了37MHz (G = +2)，并且每个放大器只有4.3mA的低功耗。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS8052M
- 商品编号
- C231926
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 120MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 4.4uV/℃ | |
| 压摆率(SR) | 130V/us | |
| 输入偏置电流(Ib) | 6pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 8.1nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.4mA | |
| 输出电流 | 130mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.35V；1.35V~2.75V |
商品概述
MS805x系列为轨到轨输出的电压反馈运算放大器，具有易用、低成本等特点。相比于典型的电流反馈放大器，在带宽和转换率有更大的优势，并同时具备宽的输入共模电压范围和大的输出电压摆幅，这使得该系列芯片可以在低至2.5V的单电源下使用。 该系列芯片拥有出色的整体性能，有250MHz (G = +1)的大带宽，0.1dB带宽达到了37MHz (G = +2)，并且每个放大器只有4.3mA的低功耗。 低失真和快速建立特性使得它成为A/D和D/A缓冲器的理想选择。所有的特性工作温度范围为-40°C到125°C。
商品特性
- 轨道对输出2mV的失调电压
- 高速 -3dB带宽 (G = +1)：250MHz
- 转换率：130V/μs
- 0.1%建立时间：58ns
- 工作电压范围：2.5V到5.5V
- 输入电压范围 (VS = 5V)：-0.2V到+3.8V
- 出色的视频特性 (RL = 150Ω, G = +2)
- 0.1dB增益平坦度：37MHz
- 差分增益误差：0.03%
- 差分相位误差：0.08°
- 低功耗：每个运放4.3mA的工作电流
应用领域
- 图像
- 光电二极管前置放大器
- 专业视频设备和照相设备
- 手持设备、DVD/CD
- 基站
- 有源滤波模数转换
