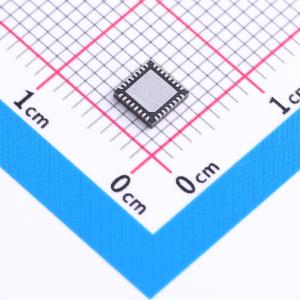

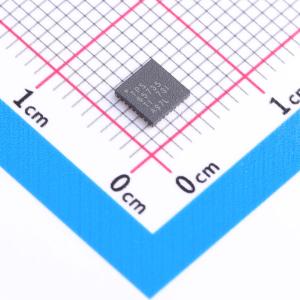

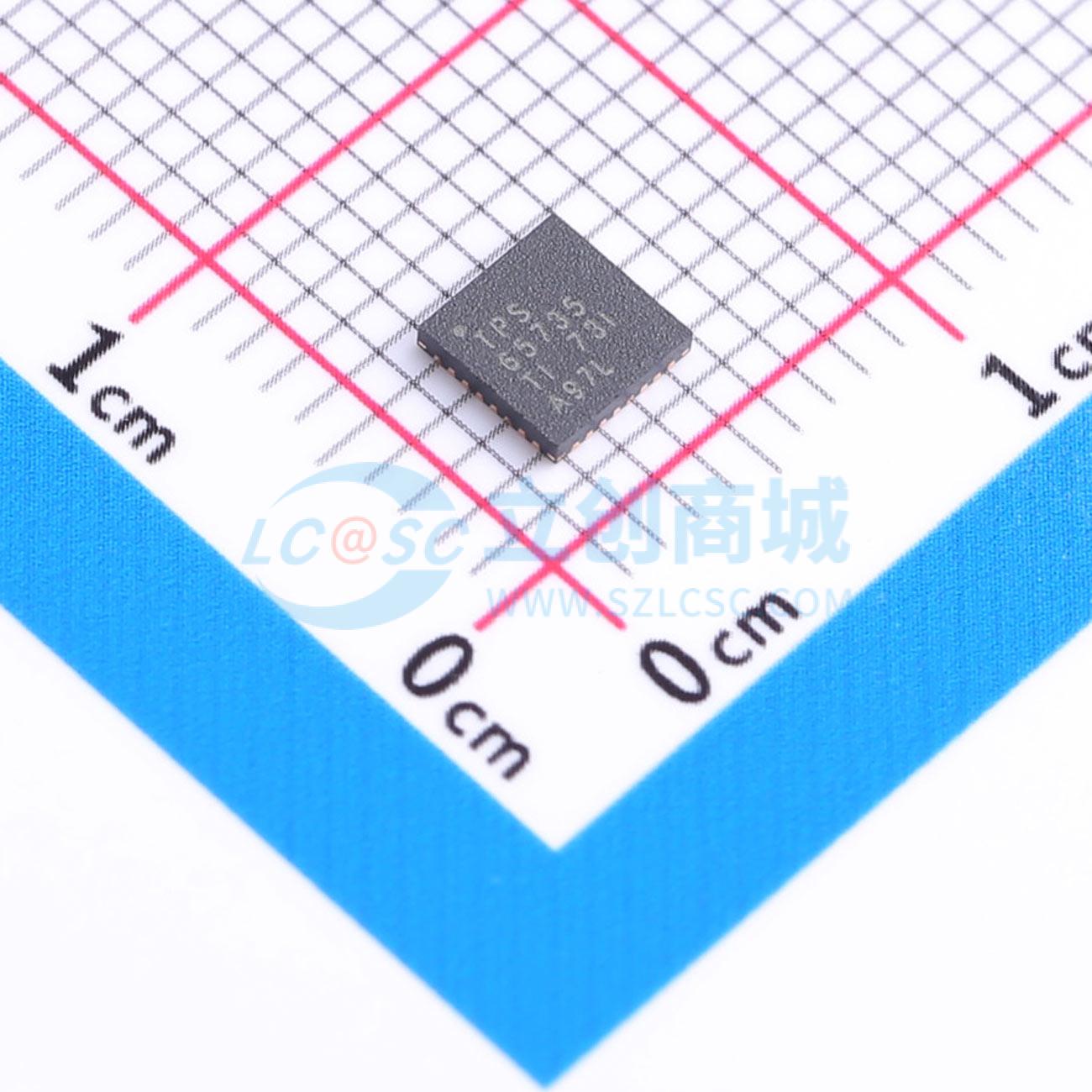

TPS65735RSNR

TPS65735 是一款用于有源快门 3D 眼镜的电源管理单元 (PMU)，它包括集成型电源通路、线性充电器、LDO、升压转换器以及用于在一副有源快门 3D 眼镜中实现左右快门操作的全 H 桥模拟开关。 除了功率器件之外，典型的 3D 眼镜系统还包括一个微控制器和一个通信前端（IR、RF 或其他），以处理通信和同步操作以及一部 3D 电视。

• 线性充电器
• 三个充电阶段：预充电、快速充电和充电终止
• 从外部设定的充电电流可支持高达 100mA
• 用于电源状态良好和充电器状态指示的 LED 电流吸收器
• 用于外部模块（微控制器、RF 模块、IR 模块）的 LDO 电源
• LDO 连续输出电流高达 30 mA
• 升压转换器
• 可调输出电压：8 V 至 16 V
• 升压输出在内部连接至 H 桥模拟开关
• 全 H 桥模拟开关
• 受控于一个外部微控制器以实现系统操作
• 输出引脚可提供经过分压的电池电压，适用于 ADC 或 MCU 的比较器输入
