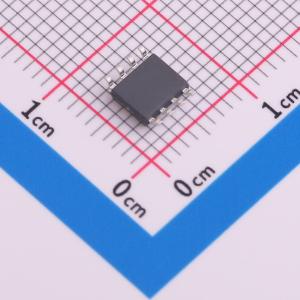

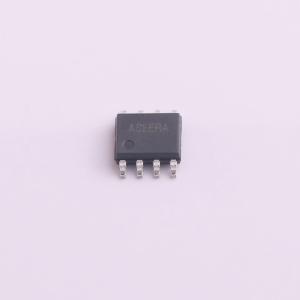

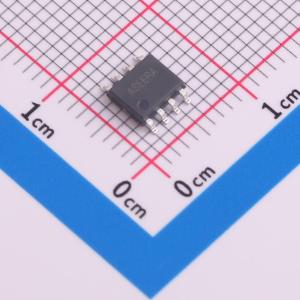

SY50583FAC

带恒流恒压控制的降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY50583是一款PWM控制器，具备多项提升降压转换器性能的特性。它集成了一个耐压700V的MOSFET，以减小物理体积。该控制器可实现电流和电压调节
品牌名称: Silergy(矽力杰)
商品型号: SY50583FAC
商品编号: C21726211
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.30304克(g)

商品参数

商品概述

SY50583是一款具有恒流和恒压功能的高性能控制器。它集成了一个700V MOSFET以减小体积。为降低开关损耗并改善EMI性能，采用了准谐振开关模式，即在漏极电压谷值时开启功率MOSFET；SY50583的启动电流极小（典型值为15μA），可进一步降低待机功耗；当转换器在轻载条件下工作时，最大开关频率被限制在45kHz，以降低开关损耗并改善EMI性能。SY50583具备可靠的保护功能，如短路保护（SCP）、过压保护（OVP）、过温保护（OTP）等。SY50583采用SO8封装。

商品特性

集成700V MOSFET
采用CC/CV控制，无需辅助绕组，采用准谐振（QR）模式实现低开关损耗
低启动电流：典型值15μA
最大频率限制：45kHz
紧凑封装：SO8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	9V~16V
	开关频率	45kHz
	输出电流	-
	耗散功率(Pd)	1.1W

	属性	参数值
	最大占空比	-
	晶体管耐压	700V
	拓扑结构	降压式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+125℃@(Tj)
	工作模式	QR
