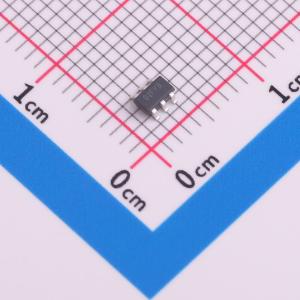

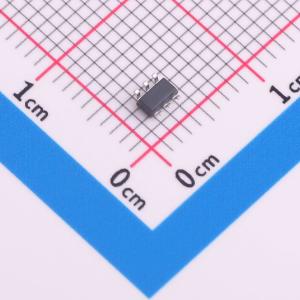

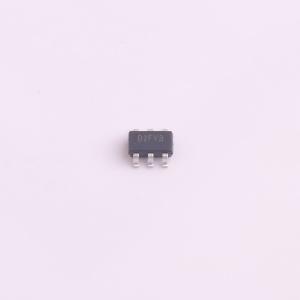

SY5231ABC
SY5231 次级侧同步整流控制器高级设计规范
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY5231ABC
- 商品编号
- C21726214
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
参数完善中
商品概述
SY5231是一款高性能同步整流控制器，适用于CCM、DCM和QR模式反激式转换器。它可驱动标准和逻辑电平N沟道MOSFET进行次级侧同步整流。 SY5231采用DSEN电压下降斜率检测技术，避免在DCM或QR模式下寄生振荡导致SR MOSFET误开启。 SY5231采用DSEN高压消隐时间检测技术，增强系统ESD性能，通过快速的VDSEN下降斜率防止外部噪声导致SR MOSFET误开启。 SY5231在CCM工作模式下具有极短的关断延迟时间。同时，在DCM或QR模式下，它采用DSEN电压调节技术充分利用SR MOSFET的导通时间，实现高效率。 在轻载条件下，SY5231将进入节能模式以提高轻载效率。 SY5231采用SOT23 - 6封装。
商品特性
- 适用于CCM、DCM和QR模式反激式转换器
- DSEN引脚可检测高达200V的电压
- DSEN下降斜率检测，避免寄生振荡导致SR MOSFET误开启
- DSEN高压消隐时间检测，增强系统ESD性能
- 适用于3.3V至21V输出系统的双电源通道
- 最大允许开关频率高达500kHz
- 典型关断传播延迟为10ns
- 灌电流2A、拉电流0.5A的栅极驱动能力
- 紧凑封装：SOT23 - 6
应用领域
- AC/DC适配器
- USB Type - C和电源传输AC适配器
- 服务器和电信电源
- 辅助电源
