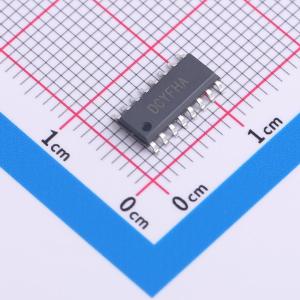

温馨提醒：图片仅供参考，商品以实物为准

SY5955FFP

PFC+LLC 组合控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY5955是一款PFC+LLC组合控制器，集成了一个升压PFC控制器和一个谐振半桥控制器。升压转换器工作在临界导通模式（CrM）/不连续导通模式（DCM），以最大限度地降低开关损耗并获得更好的电磁干扰（EMI）性能。采用专有控制技术实现单位功率因数（PF）和最低总谐波失真（THD）
品牌名称: Silergy(矽力杰)
商品型号: SY5955FFP
商品编号: C21726226
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.304064克(g)

商品参数

商品概述

SY5955是一款PFC+LLC组合控制器，集成了一个升压PFC控制器和一个谐振半桥LLC控制器。升压转换器工作在临界导通模式（CrM）/不连续导通模式（DCM），以最小化开关损耗并获得更好的电磁干扰（EMI）性能。采用平均电流控制以实现单位功率因数（PF）和最低总谐波失真（THD）。突发模式功能可提高轻载时的效率。可靠的输入欠压/过压（BO/BI）保护、升压输出过压/欠压保护（OVP/UVP）、过流保护和升压反馈保护可确保安全工作。 LLC转换器采用集成电流模式控制，以实现快速动态响应和轻松的环路补偿参数设计，同时省去了外围电容感应电路。可简单设置四级突发模式点，并能很好地调节突发周期。在从满载到空载的整个负载范围内，可实现高效率和低音频噪声。

商品特性

SY5955是一款PFC+LLC组合控制器，集成了一个升压PFC控制器和一个谐振半桥控制器。
升压转换器工作在CrM/DCM模式，以最小化开关损耗并获得更好的EMI性能。采用专有控制以实现单位PF和最低THD。突发模式功能可提高轻载时的效率。可靠的输入BO/BI保护、升压输出OVP/UVP、过流保护和升压反馈保护可确保安全工作。
采用专有控制的LLC转换器可实现快速动态响应和轻松的环路补偿参数设计。大幅减少了外围器件数量，以节省物料清单（BOM）成本。SY5955还具备输出OVP、过温保护（OTP）和过负载保护（OLP），以确保安全运行。
功率因数（PF）>0.95，总谐波失真（THD）<5%
升压准谐振（QR）操作
轻载时升压突发模式操作
LLC快速动态响应
LLC集成半桥驱动器
输入BO/BI保护
升压输出、LLC输出OVP保护
逐周期峰值电流保护
过温保护
LLC容性模式保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8.5V~30V
	开关频率	100kHz~300kHz
	输出电流	-
	耗散功率(Pd)	1.02W

	属性	参数值
	最大占空比	50%
	晶体管耐压	-
	拓扑结构	半桥式；升压式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)
	工作温度	-
	工作模式	CRM；DCM
