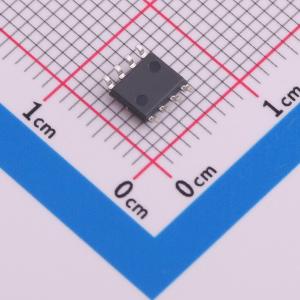

SY5882ZFAC
用于LED照明的DC/DC反激控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY5882Z是一款针对LED调光应用的DC/DC控制器,能够在2.5%到100%范围内实现调光。它采用初级侧控制,消除了光耦合器的需求,降低了成本并减少了电路板尺寸。通过准谐振模式工作,实现了更高的效率和更低的开关损耗。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY5882ZFAC
- 商品编号
- C21726216
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 380V~450V | |
| 输出电压 | 42V | |
| 输出电流 | 1A | |
| 开关频率 | 55kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | 34uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
SY5882Z是一款针对LED调光应用的DC/DC控制器，可实现低至2.5%的调光水平，且在所有负载范围内都具有高精度。它是一款初级侧控制器，无需应用任何次级反馈电路，成本较低，并以准谐振模式驱动转换器，以实现更高的效率。它使转换器保持峰值电流控制，以实现低工频纹波。
商品特性
- 2.5%~100.0%调光范围
- 当PWM = 0.0%时，偏置电源采用恒压（CV）模式
- 初级侧控制，无需光耦合器
- 初级MOSFET谷底导通，实现低开关损耗
- 200mA源电流和600mA灌电流驱动能力
- 低启动电流：典型值34μA
- 可靠的LED短路和开路保护
- 低工频纹波
- 紧凑封装：SO8
应用领域
- LED调光
