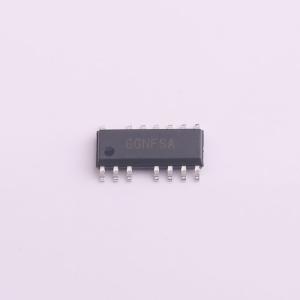

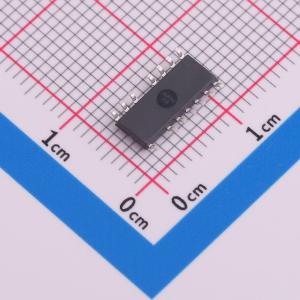

温馨提醒：图片仅供参考，商品以实物为准

SY5055AHXP

PFC+LLC 组合控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY5055A是一款PFC+LLC组合控制器，它集成了一个升压PFC控制器和一个谐振半桥LLC控制器。升压转换器工作在临界导电模式（CrM）/不连续导电模式（DCM），以最小化开关损耗并获得更好的电磁干扰（EMI）性能。采用平均电流控制以实现单位功率因数（PF）和最低的总谐波失真（THD）
品牌名称: Silergy(矽力杰)
商品型号: SY5055AHXP
商品编号: C21726210
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.43964克(g)

商品参数

商品概述

SY5055A 是一款 PFC+LLC 组合控制器，集成了一个升压 PFC 控制器和一个谐振半桥 LLC 控制器。升压转换器工作在 CrM/DCM 模式，以最小化开关损耗并获得更好的 EMI 性能。采用平均电流控制以实现单位功率因数（PF）和最低总谐波失真（THD）。突发模式功能可提高轻载时的效率。可靠的输入欠压/过压（BO/BI）保护、升压输出过压/欠压保护（OVP/UVP）、过流保护和升压反馈保护确保安全工作。 LLC 转换器采用集成电流模式控制，以实现快速动态响应和轻松的环路补偿参数设计，同时省去了外围电容感应电路。与传统的 LLC 控制方案相比，由于采用 DCM 模式，SY5055A 在轻载时表现出高效率。该模式工作在连续导通模式（CCM）和突发模式之间的功率区域。四级突发点可简单设置，且突发周期可得到良好调节。在从满载到空载的整个负载范围内，可实现高效率和低音频噪声。

商品特性

SY5055A 是一款 PFC+LLC 组合控制器，集成了一个升压 PFC 控制器和一个谐振半桥控制器。
升压转换器工作在 CrM/DCM 模式，以最小化开关损耗并获得更好的 EMI 性能。
采用专有控制以实现单位功率因数和最低总谐波失真。
突发模式功能可提高轻载时的效率。
可靠的输入欠压/过压保护、升压输出过压/欠压保护、过流保护和升压反馈保护确保安全工作。
采用专有控制的 LLC 转换器可实现快速动态响应和轻松的环路补偿参数设计。
大幅减少外围器件数量，以节省物料清单（BOM）成本。
SY5055A 还具备输出过压保护、过温保护（OTP）和过负载保护（OLP），以确保安全运行。
功率因数（PF）>0.95，总谐波失真（THD）<5%
升压准谐振（QR）运行
轻载时升压突发模式运行
LLC 快速动态响应
LLC 集成半桥驱动器
输入欠压/过压保护
升压输出、LLC 输出过压保护
过温保护
LLC 容性模式保护

应用领域

液晶电视
台式机、一体机
适配器、充电器
打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器+AC-DC控制器
	工作模式	CRM；DCM
	工作电压	10V~24V

	属性	参数值
	拉电流(IOH)	600mA
	灌电流(IOL)	1.4A
	静态电流(Iq)	1.6mA
	工作温度	-40℃~+125℃
