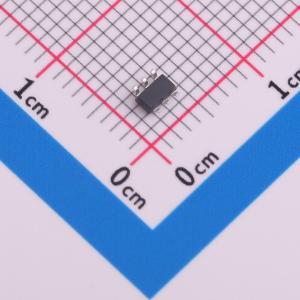

温馨提醒：图片仅供参考，商品以实物为准
SY5003CABC
PWM/PFM 控制器用于适配器或充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY5003C是一款PWM/PFM控制器，具备多项提升反激式转换器性能的特性，适用于适配器或充电器应用。它以准谐振模式驱动反激式控制器，以实现更高的效率和更好的电磁干扰（EMI）性能。SY5003C采用突发模式控制以提高效率，并通过内部初级检测技术检测输出电流，从而实现更可靠的过流保护和短路保护
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY5003CABC
- 商品编号
- C21726207
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 9V~17.5V | |
| 开关频率 | 125kHz | |
| 输出电流 | 2A | |
| 耗散功率(Pd) | 1.1W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~125℃@(Tj) | |
| 工作模式 | PFM 调制；QR；PWM 调制 | |
| 反馈方式 | 副边反馈 |
商品概述
SY5003C是一款PWM/PFM控制器，具有多种特性以提高Flyback转换器在适配器或充电器应用中的性能。它驱动Flyback控制器处于准谐振模式，实现更高的效率和更好的EMI性能。SY5003C采用突发模式控制以提高效率，并通过内部初级检测技术来检测输出电流，从而实现更可靠的过流保护和短路保护。输出电压则通过次级侧控制技术实现良好的负载和线路调节。
