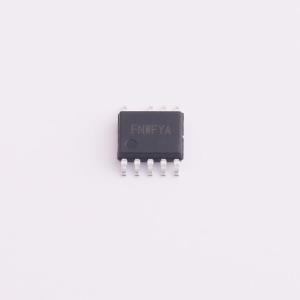

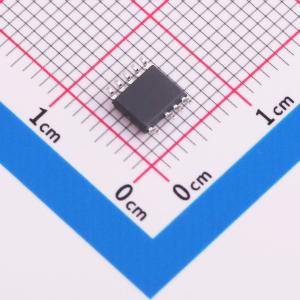

温馨提醒：图片仅供参考，商品以实物为准
SY5020AFVP
高频QR反激控制器应用说明
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY5020A是一款高频准谐振（QR）反激式控制器，主要面向PD适配器和快速充电器。它适用于宽输出电压范围的应用，最大输出功率可达240W。最大开关频率可达500kHz，因此可以减小变压器和电容器的尺寸
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY5020AFVP
- 商品编号
- C21726208
- 商品封装
- SSOP-9
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 9V~25V | |
| 开关频率 | 25kHz~500kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 0.79W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 工作模式 | QR；DCM |
商品概述
SY5020A是一款针对PD适配器和快速充电器的高频准谐振（QR）反激式控制器。它适用于宽输出电压范围的应用，最大输出功率可达240W。最大开关频率可达500kHz，因此可以减小变压器和电容器的尺寸。 在普通的准谐振反激式解决方案中，谷底数量通常在1 - 2或3 - 5之间跳跃，这会增加输出电压（Vo）纹波并产生音频噪声。SY5020A可以通过专有电路锁定谷底，谷底数量可以是第1到第6个。与普通的准谐振解决方案相比，系统状态更加稳定。 SY5020A工作在峰值电流模式下。它采用准谐振模式，MOSFET可以在谷底导通，以降低开关损耗，特别是在高输入电压下。如果负载进一步减小，SY5020A将进入不连续导电模式（DCM）以降低开关频率，从而提高效率。如果负载非常轻，SY5020A将进入突发模式以降低功率损耗。
商品特性
- SY5020A还提供全面可靠的功能，包括高压启动、X电容放电、欠压/过压锁定保护、输出过压保护（OVP）和欠压保护（UVP）、过负载保护（OLP）、VCC过压保护、内部和外部过温保护（OTP）等。
- 建议将SY5239作为副边同步整流（SR）控制器与SY5020A配合使用。这样可以实现零电压（ZV）操作，以提高效率。
- SY5020A采用SSOP9封装。
- 不连续导电模式（DCM）+准谐振（QR）组合工作模式
- 自适应过流保护（OCP）（有限功率源，LPS）
- 可编程栅极驱动电流
- 专利驱动技术，提高效率
- 第1到第6个谷底锁定
- 低频突发模式（1kHz）
- 内部软启动降噪
- 集成700V高压启动
- 欠压/过压锁定保护
- X电容放电保护
- 可编程输出过压保护（OVP）和欠压保护（UVP）
- 电流检测电阻短路保护
- 内部和外部过温保护（OTP）
- 紧凑封装：SSOP9
应用领域
- 交流-直流（AC-DC）适配器
- PD适配器
- 快速充电器
