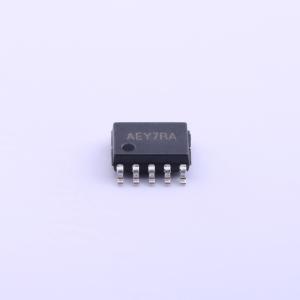

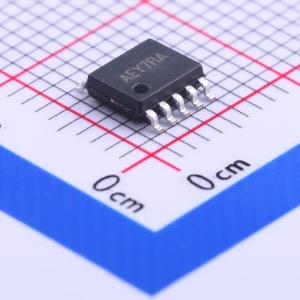

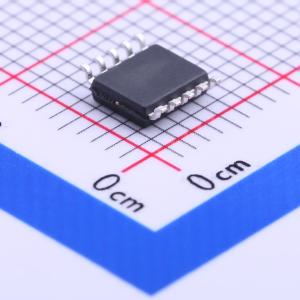

温馨提醒：图片仅供参考，商品以实物为准
SY7701FHC
高效率500kHz WLED背光应用电流模式升压控制器
- 描述
- SY7701是一款针对白光发光二极管（WLED）背光应用的电流模式升压控制器。该器件的输入电压范围宽，为3V至25V。外部补偿可为不同应用提供灵活的控制环路调整
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7701FHC
- 商品编号
- C226247
- 商品封装
- SOP-10
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~25V | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 170uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
SY7701是一款针对WLED背光应用的电流模式升压控制器。该器件的输入电压范围宽，为3V至25V。外部补偿可为不同应用提供灵活的控制环路调整。内部低端驱动器能够提供1.5A的源电流和3A的灌电流。
商品特性
- 输入电压范围：3V至25V
- 500kHz固定开关频率
- 100Hz~1kHz调光频率
- 10%~100%调光占空比（a）200Hz调光频率
- 外部补偿
- 集成低端驱动器：1.5A源电流和3A灌电流
- 过压保护（OVP）、过温保护（OTP）功能
- 符合RoHS标准且无卤
- 紧凑封装：DFN3x3-10、SOP10
应用领域
- 显示器LCD面板背光
- 电视LCD面板背光
- LED照明
