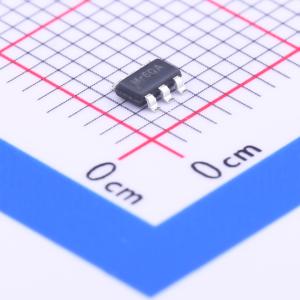

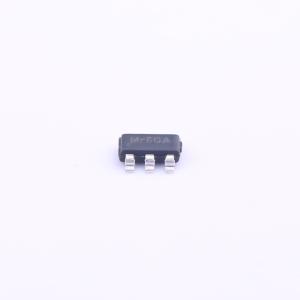

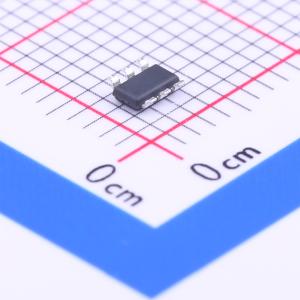

温馨提醒：图片仅供参考，商品以实物为准
SY7807ADC
SY7807ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7807ADC
- 商品编号
- C226249
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 2MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SY7807是一款高效率、2MHz频率的同步升压转换器，具有1.5A恒流驱动能力，适用于大电流白光LED。SY7807可以工作在手电筒模式或闪光灯模式。它是小尺寸PCB布局中WLED闪光应用的理想电源解决方案，并可用于锂离子/聚合物电池供电的产品。
- 输入电压范围：2.7V至5.5V。
- 2MHz开关频率以实现小的整体解决方案尺寸。
- 驱动高达1.5A的LED闪光电流。
- 驱动高达300mA的LED手电筒电流。
- 调光频率：20kHz至200kHz。
- 闪光模式下的超时功能。
- 独立的闪光模式使能和手电筒模式使能引脚。
- 内部FET的低RDS(ON)：PFET为180毫欧，NFET为200毫欧。
- LED开路/短路保护。
- 过压保护。
- 0.1 μA关断电流。
- 热关断。
- 温度范围：-40至+85°C。
- 无铅封装：TSOT23-6, DFN2x2-6。
应用领域
- 智能手机/数码相机LED闪光灯
- 白光LED驱动器
